Gambaran Keseluruhan Mesin Pembentuk Roll

Gambaran Keseluruhan Mesin Pembentuk Roll (1)

Roll Forming

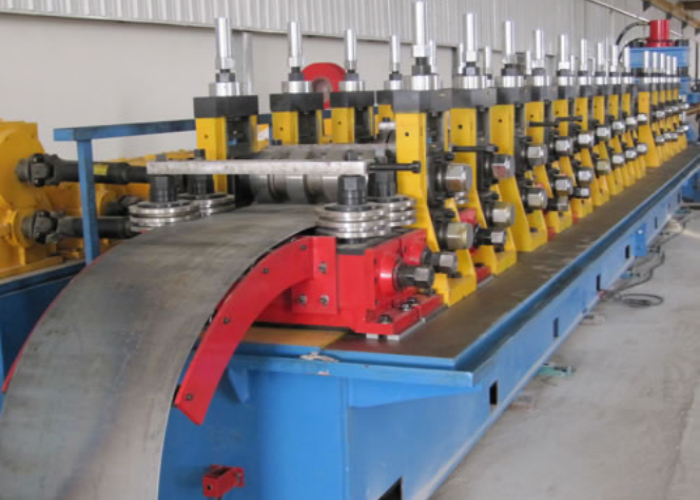

Membongkok Sepanjang Penggelek

Pembentukan gulungan, juga dikenali sebagai pembentukan gulungan, ialah proses penggelek yang secara berterusan membengkokkan jalur panjang kepingan logam (biasanya keluli bergelung) ke dalam kawasan keratan rentas yang dikehendaki. Jalur melepasi berbilang set penggelek yang dipasang pada dirian berterusan, dengan setiap set hanya melakukan bahagian tambahan selekoh sehingga luas keratan rentas (profil) yang dikehendaki dicapai. Pembentukan gulungan sesuai untuk menghasilkan bahagian yang panjang dan volum tinggi dengan bentuk profil yang tetap.

Gambaran keseluruhan

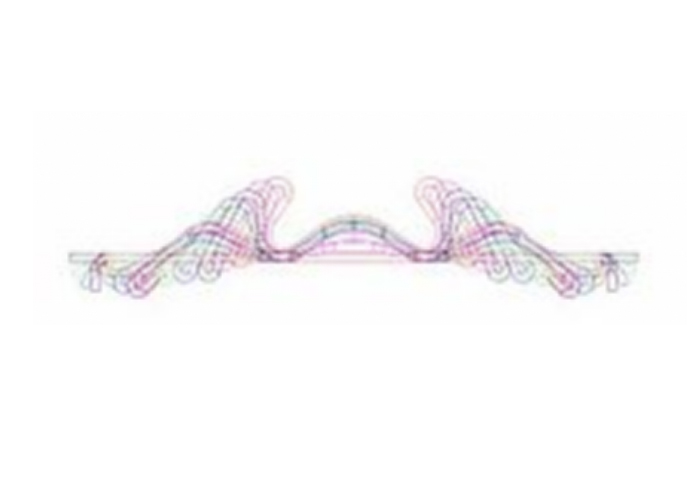

Corak

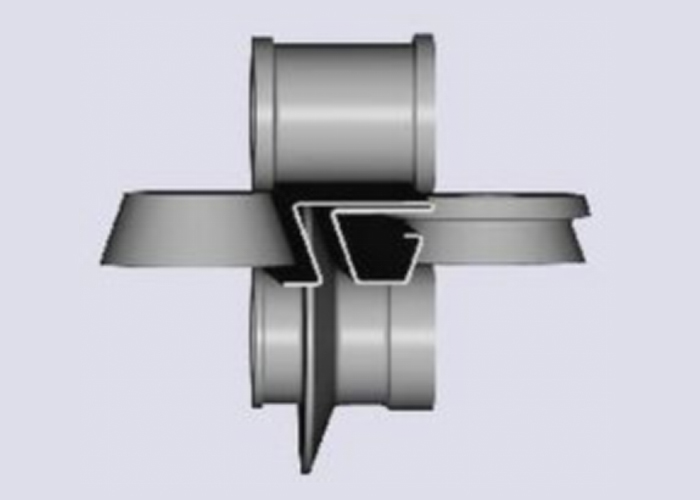

Profil boleh dihasilkan dalam pelbagai bentuk keratan rentas, tetapi setiap bentuk memerlukan set dadu gulung yang direka dengan teliti. Reka bentuk gulungan bermula dengan corak, yang merupakan urutan keratan rentas profil, satu profil setiap set penggelek. Profil gulungan kemudiannya diperoleh daripada profil corak. Oleh kerana kos set gulung yang tinggi, simulasi komputer sering digunakan untuk membangunkan atau mengesahkan reka bentuk gulungan dan mengoptimumkan proses pembentukan untuk meminimumkan bilangan dirian gulung dan tegasan bahan dalam produk akhir.

Profil berbentuk gulungan mungkin menawarkan kelebihan berbanding profil tersemperit dengan bentuk yang serupa. Bahagian berbentuk gulung boleh menjadi lebih ringan dan berdinding nipis daripada yang dihasilkan oleh penyemperitan, dan ia lebih kuat kerana pengerasan kerja dalam keadaan sejuk. Bahagian boleh dirawat permukaan atau dicat. Tambahan pula, proses membentuk gulungan adalah lebih cepat dan lebih cekap tenaga daripada penyemperitan.

Mesin membentuk gulungan sedia ada boleh menghasilkan profil pelbagai saiz dan ketebalan bahan menggunakan penggelek yang sama. Perubahan saiz dicapai dengan melaraskan secara manual atau dikawal komputer mengubah jarak antara penggelek, membolehkan penukaran pantas. Kilang khusus ini adalah biasa dalam industri pembingkaian tolok cahaya, yang menggunakan stud logam dan rel profil dan ketebalan piawai.

Sebagai contoh, kilang tunggal boleh menghasilkan stud logam daripada kepingan keluli tergalvani dalam tolok yang berbeza-beza (cth., 20 hingga 12 ga) dengan saiz web yang berbeza-beza (cth., 3-5/8 in. hingga 14 in.), saiz flange (cth., 1-3/8 in. to 2-1/2 in. in.), and 8 in. to 2-1/2 in. 5/8 in.).

Garisan membentuk gulungan boleh disediakan dalam pelbagai konfigurasi untuk menebuk dan memotong bahagian dalam operasi berterusan. Untuk memotong bahagian mengikut panjang, garisan boleh dikonfigurasikan untuk menggunakan acuan pra-potong, dengan kosong individu melalui mesin pembentuk gulungan, atau cetakan pasca potong, dengan profil dipotong selepas proses pembentukan gulungan.

Ciri-ciri seperti lubang, takuk, timbul atau bentuk yang digunting boleh ditambah dengan menumbuk pada garisan membentuk gulungan. Ciri-ciri bahagian ini boleh digunakan dalam aplikasi pra-menebuk (sebelum pembentukan gulungan bermula), dalam aplikasi tebukan garisan tengah (di tengah-tengah garisan/proses membentuk gulungan), atau selepas tebukan (selepas pembentukan gulungan selesai).

Sesetengah garisan membentuk gulungan hanya menggabungkan satu daripada aplikasi ini, menebuk atau memotong, manakala yang lain menyepadukan beberapa atau semua aplikasi ini ke dalam satu baris.
