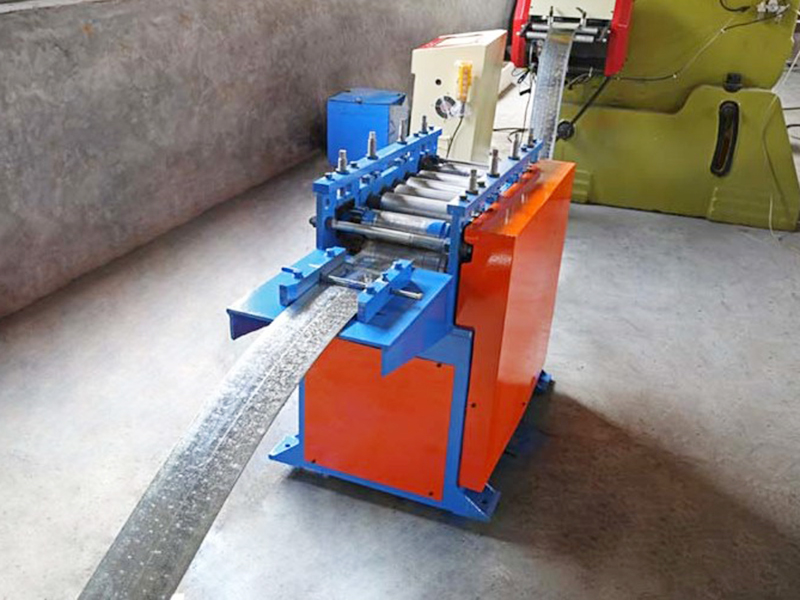

Mesin Pembentuk Roll Saluran Strut Solar

Fungsi Teras dan Ciri Teknikal:

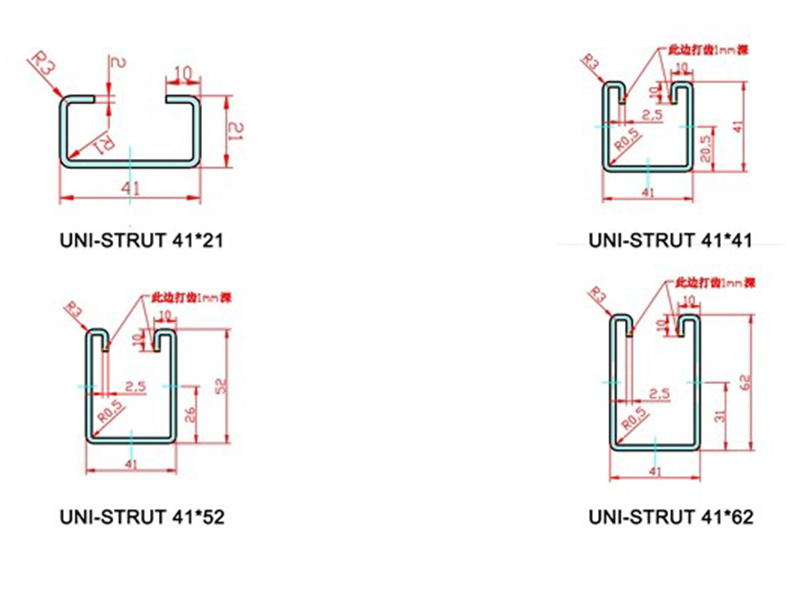

Kebolehsuaian Keratan Rentas Pelbagai

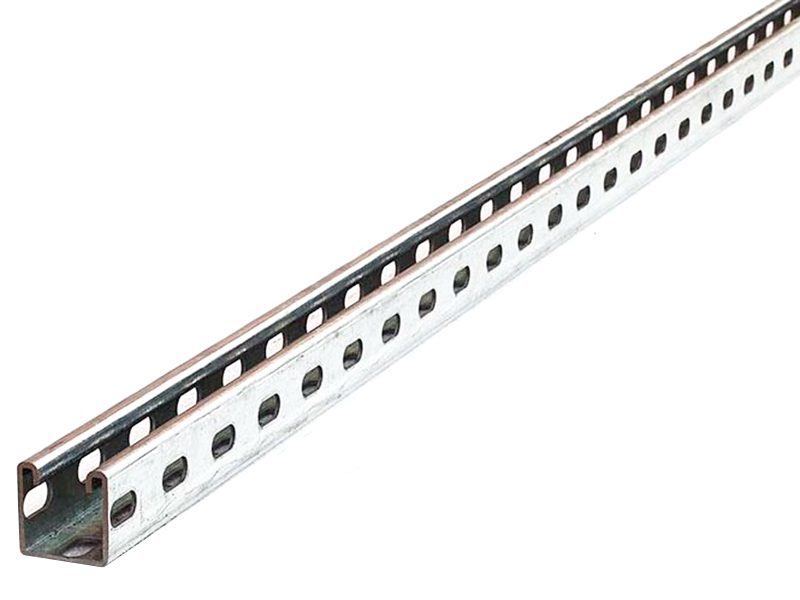

Rel Suria: Berbentuk C/U dengan slot, digunakan untuk mengamankan pengapit panel fotovoltaik.

Purlin: berbentuk Z atau berbentuk Σ, menanggung beban struktur utama.

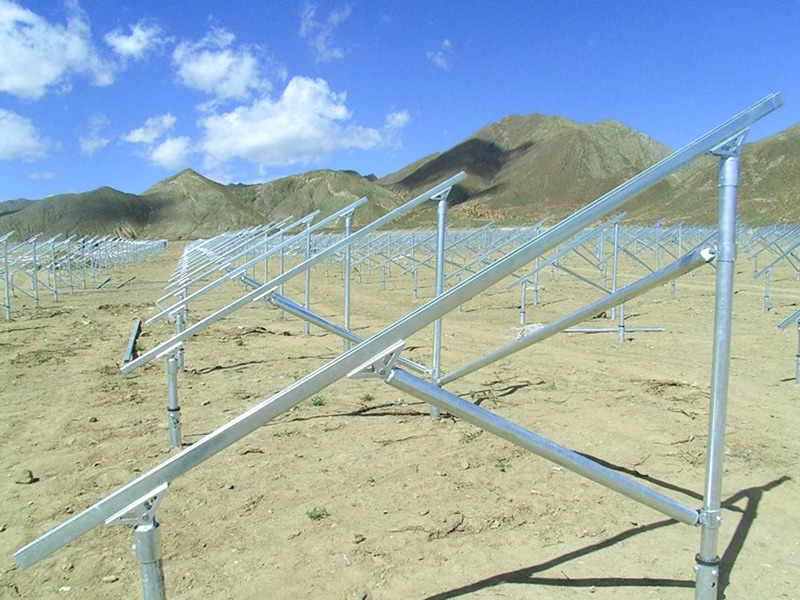

Lengan Skru Tanah: Tiub persegi atau bulat dengan lubang sambungan, digunakan untuk melabuhkan rak tanah. https://example.com/pv-profile-types.png (Rajah: Profil Rak PV Biasa)

Reka Bentuk Kekuatan Tinggi, Ringan

Ketebalan Bahan: 0.8-3.0mm (2.0mm untuk aloi aluminium, 1.5-3.0mm untuk keluli).

Kekuatan Tegangan: Keluli berkekuatan tinggi 550MPa (cth., S550GD AZ150) atau aloi aluminium 6061-T6.

Pengurangan berat 30% selepas dibentuk berbanding profil bergulung panas, mengurangkan kos pengangkutan dan pemasangan.

Jaminan Proses Tahan Kakisan

Penggelek digilap cermin (Ra ≤ 0.4μm) pelinciran minimum untuk melindungi salutan aluminium-magnesium-zink (≥ 150g/m² AZ150).

Pampasan jurang gulung dinamik menghalang calar permukaan.

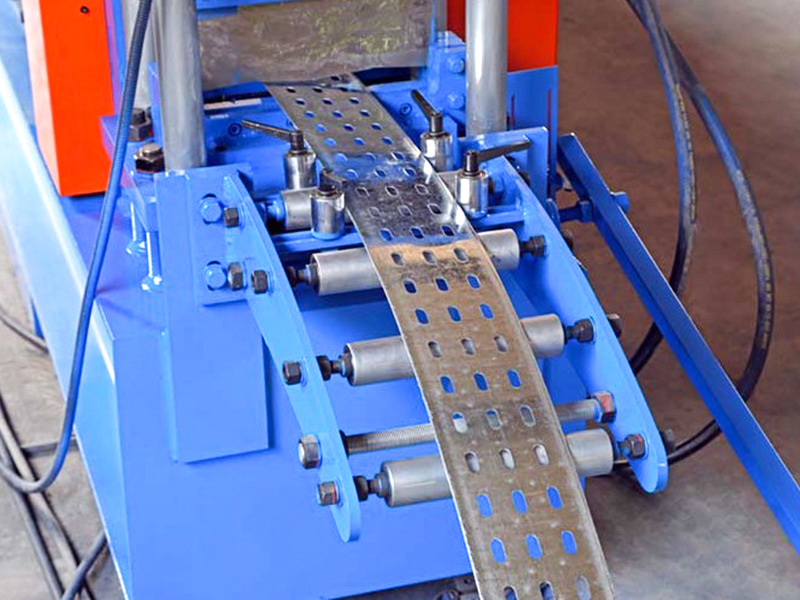

Pengeluaran Pintar dan Fleksibel

Sistem Perubahan Pantas Mati: Gantikan set penuh penggelek dalam ≤ 30 minit, bertukar antara keratan rentas yang berbeza (cth., jenis C kepada jenis Z).

Teknologi keratan rentas berubah-ubah servo: Satu barisan pengeluaran boleh menghasilkan profil dengan panjang yang berbeza-beza (seperti rel panduan trapezoid untuk cerun).

Komponen Peralatan Teras:

Penyahkoil dua kepala: Menukar gegelung secara automatik, menyokong pengeluaran campuran gegelung aluminium dan keluli, dan menampilkan pembetulan EPC (Kawalan Proses Elektronik).

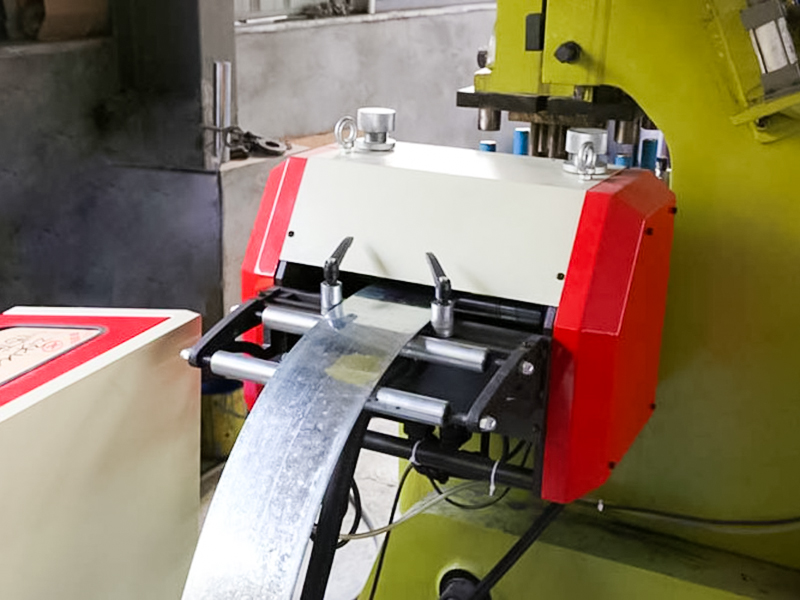

Mesin pelurus berketepatan tinggi: 9-11 penggelek meratakan gegelung, menghapuskan tegasan hasil dan mencapai kelurusan ≤0.5mm/m.

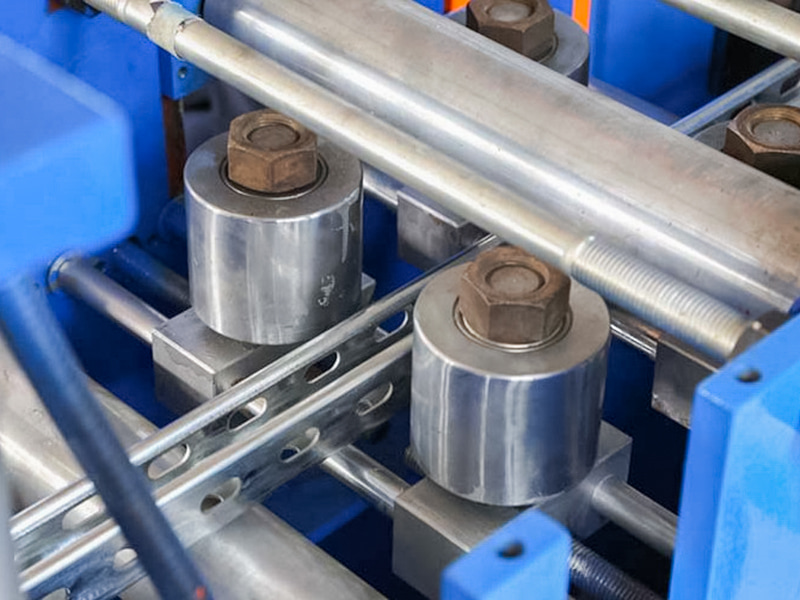

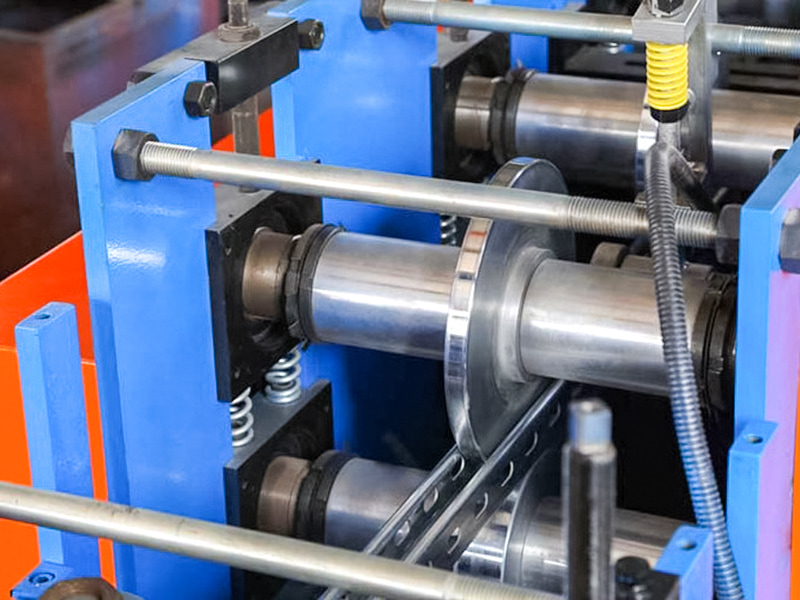

Membentuk kerangka utama: 16-24 set penggelek karbida (bahan SKD11), dibahagikan kepada tiga peringkat:

• Pra-tebuk → Pembentukan gulungan sejuk → Saiz dan penentukuran

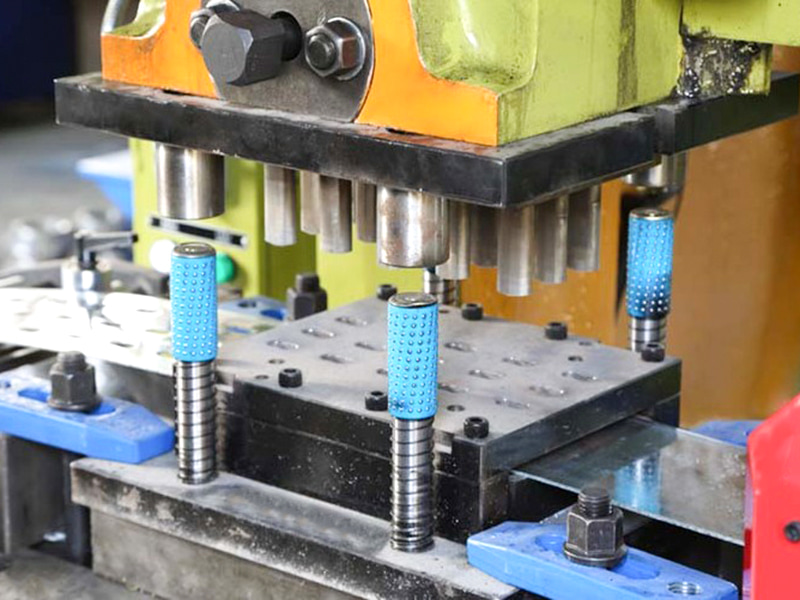

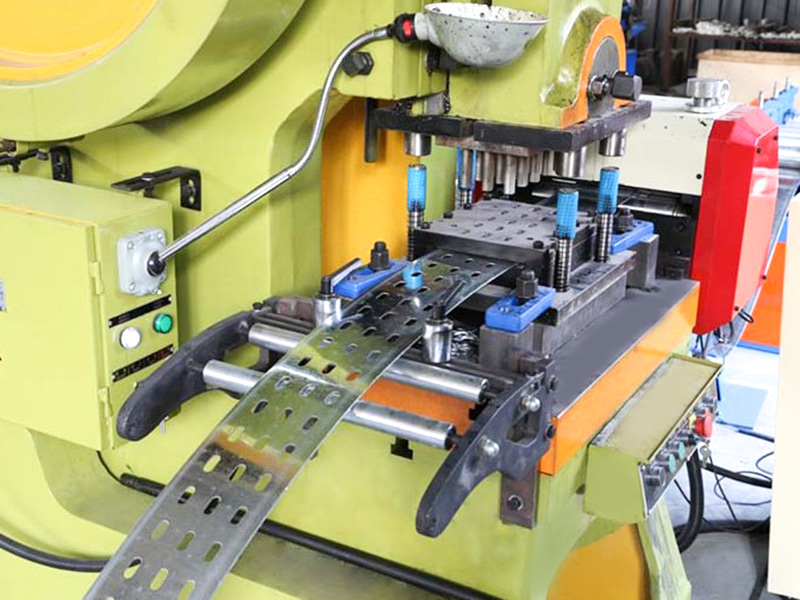

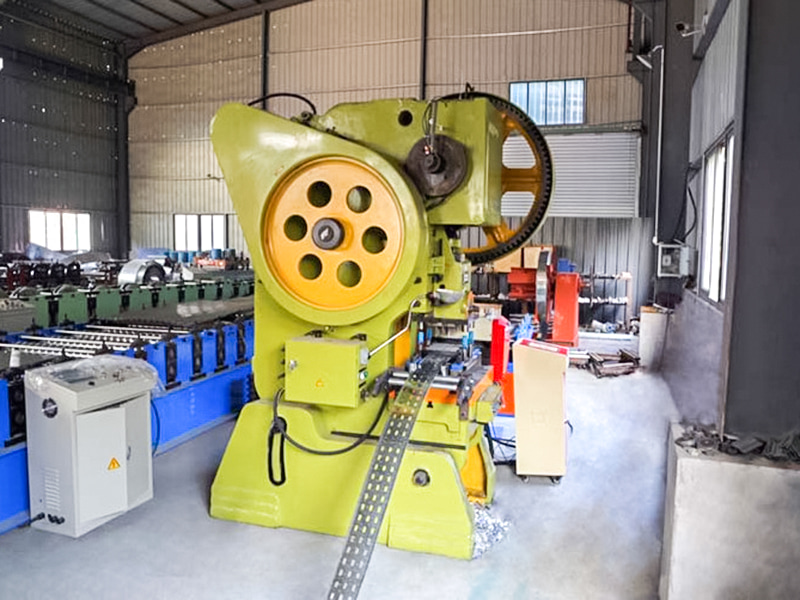

Unit tebukan/notching dalam talian: Sistem servo-hidraulik secara serentak menebuk lubang sambungan, lubang saliran dan lubang tanda pembumian dengan ketepatan kedudukan lubang ±0.2mm.

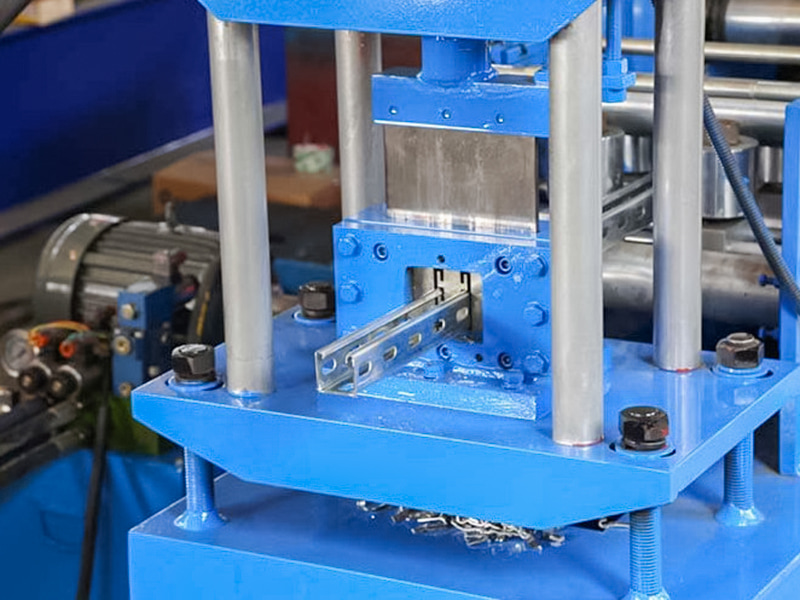

Pemotongan penjejakan servo: Pemotongan gergaji terbang/laser (khusus untuk aloi aluminium) memastikan pemotongan bebas burr dengan toleransi panjang ±0.3mm.

Robot palet automatik: Susun bahagian mengikut jenis profil dan dilengkapi dengan cawan sedut anti calar (dengan salutan permukaan).

Sistem kawalan pintar: disepadukan dengan sistem MES, pemantauan masa nyata penggunaan tenaga/kadar hasil, dan sokongan untuk diagnosis jauh.
