Mesin Pembentuk Roll Pengawal Lebuhraya

Fungsi Teras dan Ciri Teknikal:

1. Dedicated Corrugated Forming

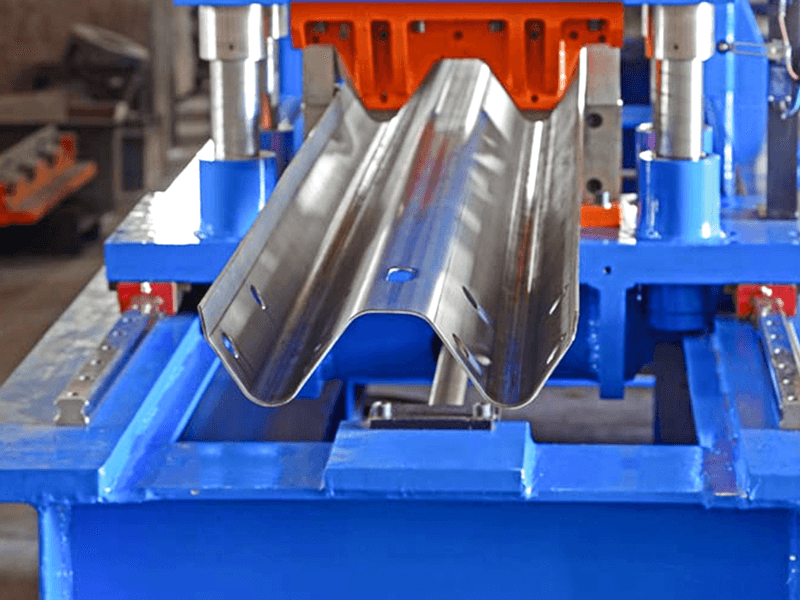

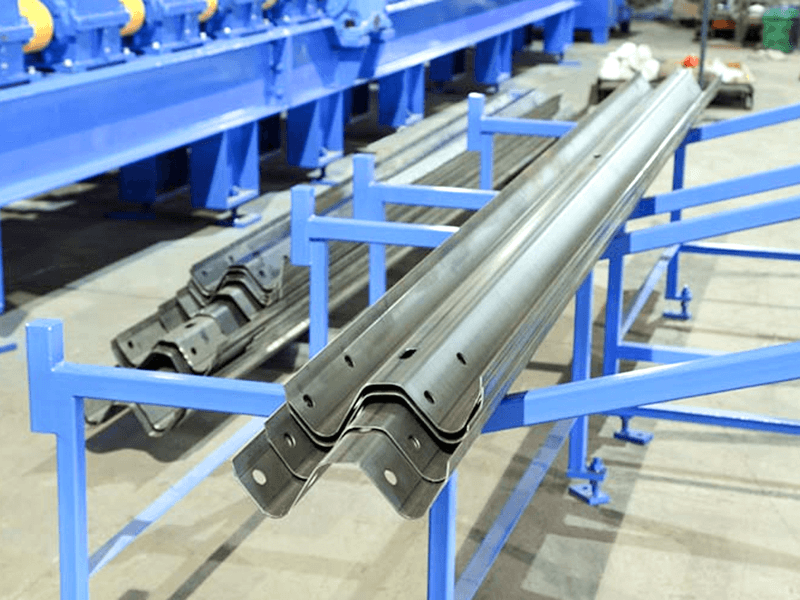

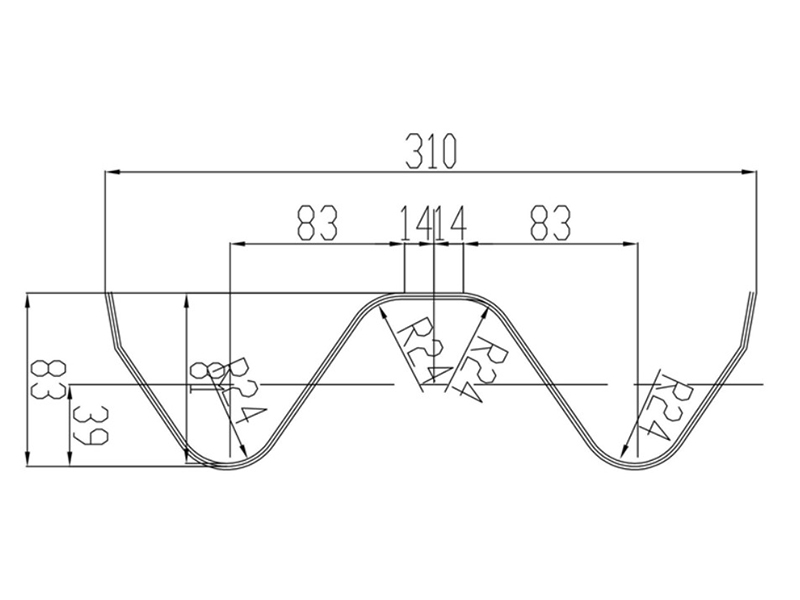

Rasuk Berganda Pengawal (W-Beam): Jenis standard, dengan ketinggian beralun 85mm dan ketebalan plat 3-4mm, sesuai untuk bahagian jalan umum.

Tiga Rasuk Pengawal (Thrie-Beam): Jenis bertetulang, dengan ketinggian beralun 85mm dan ketebalan plat 4mm, sesuai untuk bahagian berisiko tinggi (seperti jambatan dan lengkung).

Pengawal Peralihan Secara Berperingkat: Sistem penggelek khas mencapai peralihan yang lancar daripada keratan rentas sempit ke lebar (seperti pada permulaan hujung jalan).

2. Pemprosesan Bahan Berkekuatan Tinggi

Bahan yang berkenaan: S350GD~S550GD keluli tergalvani berkekuatan tinggi (kekuatan tegangan 350-550 MPa), julat ketebalan 2.0-4.5 mm.

Tekanan membentuk boleh mencapai lebih 800 tan, memastikan ubah bentuk plastik keluli yang tepat di bawah kekuatan tinggi.

3. Pengeluaran Berterusan Ultra-Kelajuan Tinggi

Kelajuan talian 60-120 m/min (kira-kira 15-30 km sehari), memenuhi keperluan pembinaan lebuh raya berskala besar.

Ketepatan pemotongan gergaji terbang servo ≤±0.5 mm, memastikan pemotongan licin dan bebas burr.

5. Menebuk dan Menanda Dalam Talian

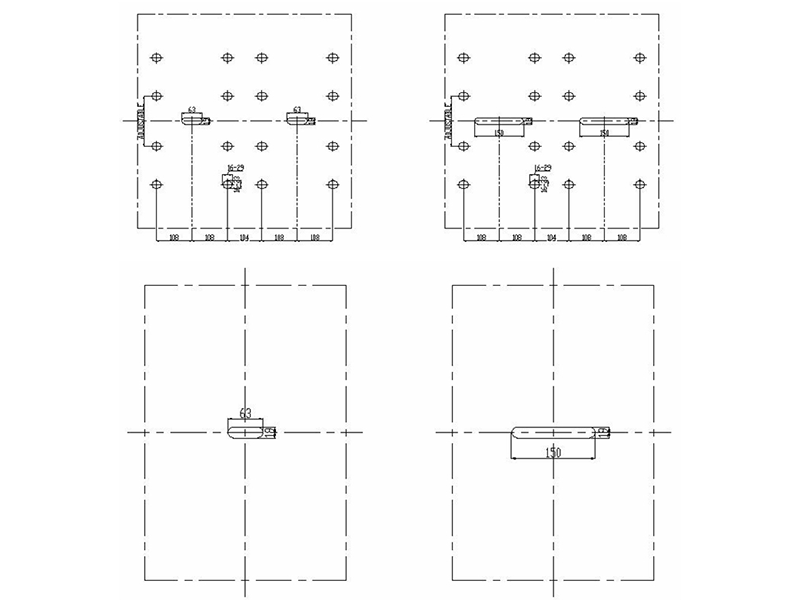

Pada masa yang sama menebuk lubang sambungan (titik penetapan bolt) dan lubang pelekap blok anti-sekat.

Penandaan laser pilihan untuk nombor kumpulan/standard pengeluaran (mis., GB/T 31439).

Komponen Peralatan Teras:

Uncoiler Tugas Berat: Kapasiti 10-20 tan gegelung keluli, kekili boleh kembang dan boleh ditarik balik secara hidraulik, dan pemusatan automatik.

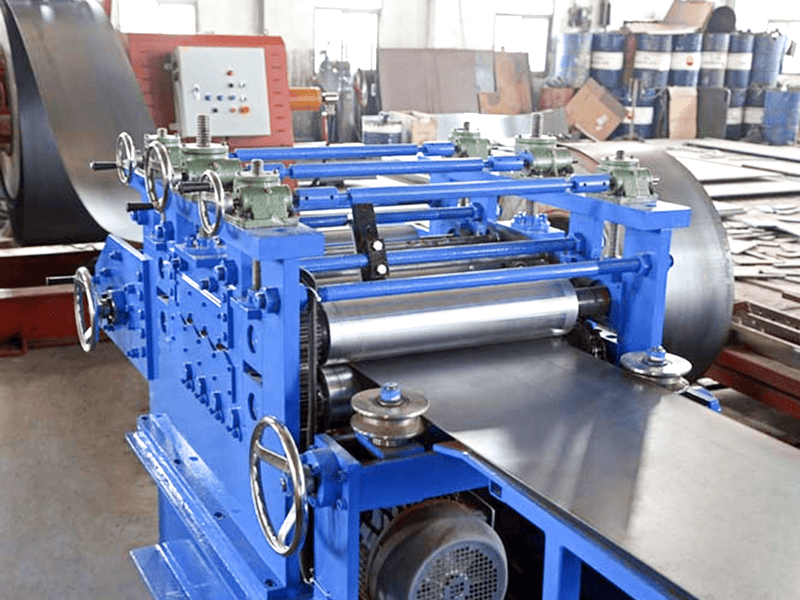

Penyamaratakan sembilan-roller: Menghilangkan tegasan gegelung, mencapai toleransi kerataan ≤1mm/m.

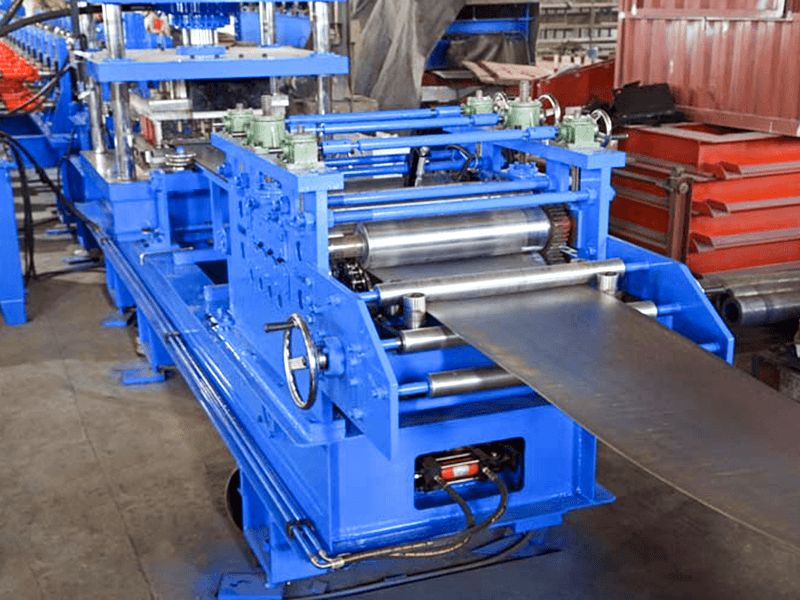

Panduan penyuap servo: Pembetulan sisihan fotoelektrik berketepatan tinggi memastikan jalur memasuki kawasan pembentukan dalam garis lurus.

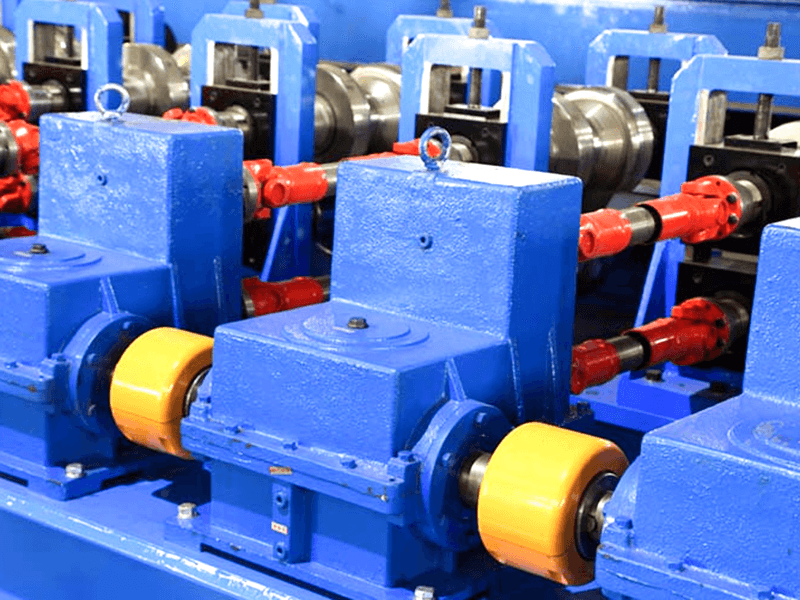

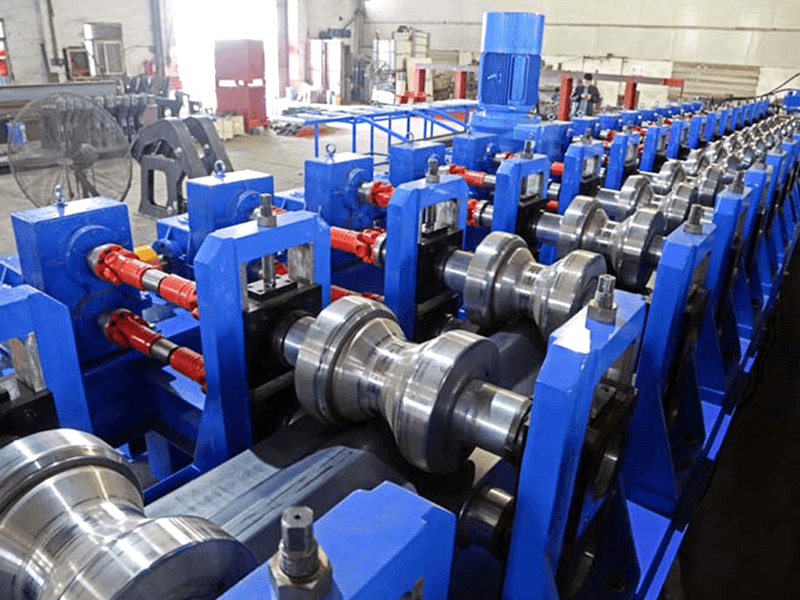

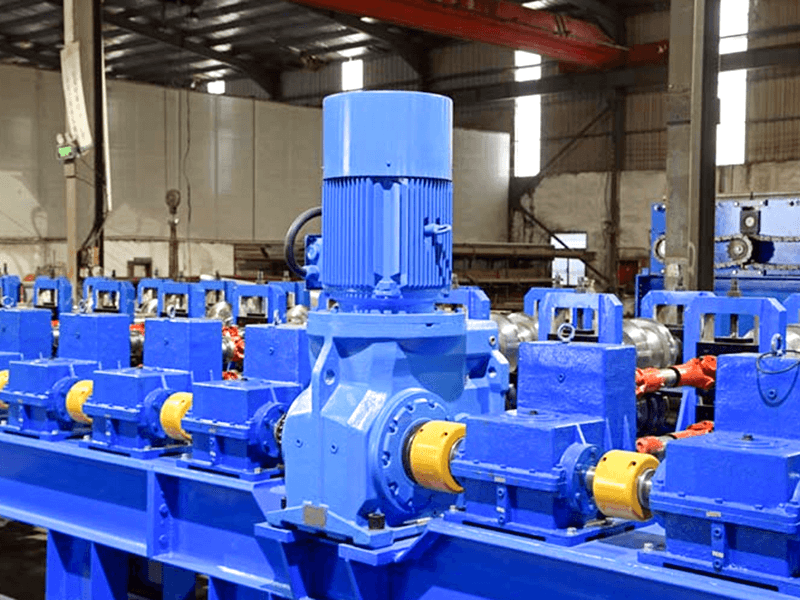

Mesin pembentuk (teras): 16-25 set penggelek karbida (Cr12MoV dikeraskan), melakukan pembentukan progresif dalam tiga peringkat:

• Pra-lentur → Penekanan beralun → Penentukuran saiz

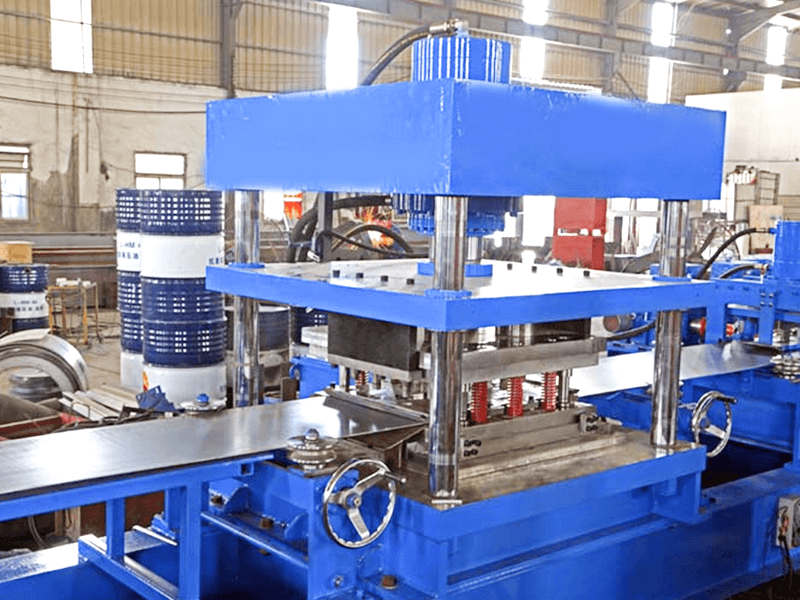

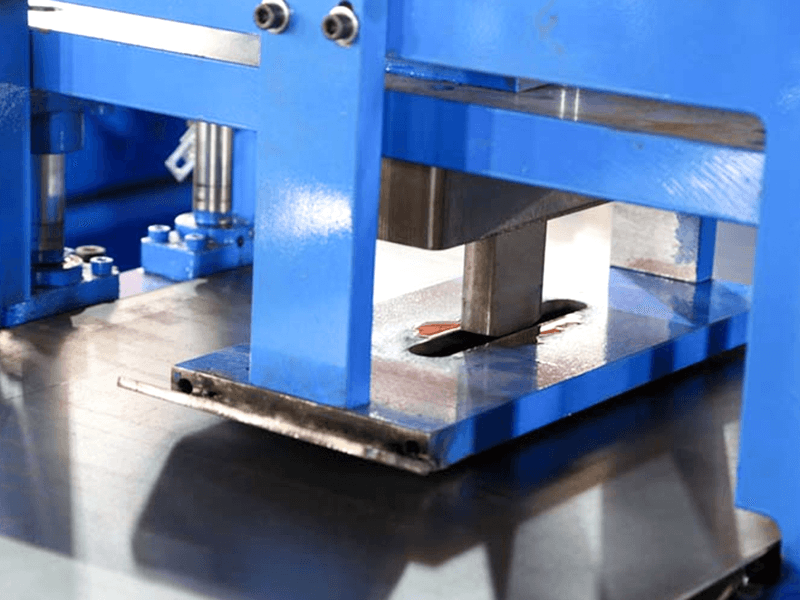

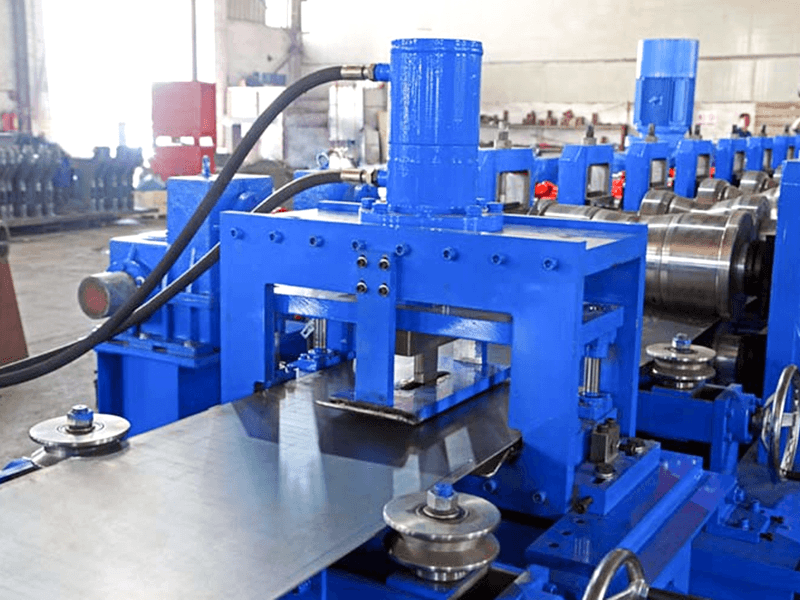

Sistem tebukan dalam talian: Pemacu hidraulik/servo, penukaran die pantas, toleransi padang lubang ±0.2mm.

Pemotongan gergaji terbang dinamik: Bilah gergaji bergerak serentak dengan pagar, dengan penyejuk untuk mengelakkan terlalu panas.

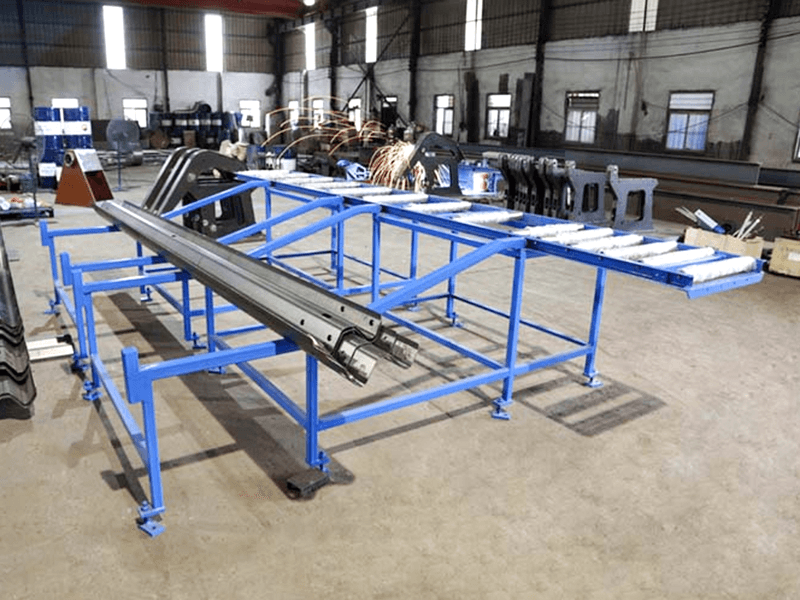

Palletizer automatik: Palletizing dengan lengan robot atau plat tolak hidraulik, dengan ketinggian tindanan boleh laras (biasanya 2.5 meter).

Sistem kawalan pintar: Skrin sentuh PLC Perindustrian, menyepadukan tetapan parameter, diagnosis kerosakan, statistik pengeluaran, dan menyokong pemantauan jarak jauh IoT.

Nilai Industri:

Kecekapan Kejuruteraan: Satu barisan pengeluaran boleh menghasilkan sehingga 5,000 kilometer pagar setiap tahun, memenuhi keperluan pembinaan lebuh raya sepanjang 100 kilometer.

Keselamatan yang Dipertingkatkan: Struktur berbentuk gelombang yang tepat membolehkan pagar untuk dilipat dengan teratur semasa perlanggaran, menyerap tenaga kinetik dan mengurangkan kemalangan jiwa sebanyak lebih 40%.

Pengoptimuman Kos: Berbanding dengan proses pengecapan dan kimpalan bersegmen tradisional, ia menjimatkan 12% dalam bahan dan mengurangkan kos buruh sebanyak 60%.
