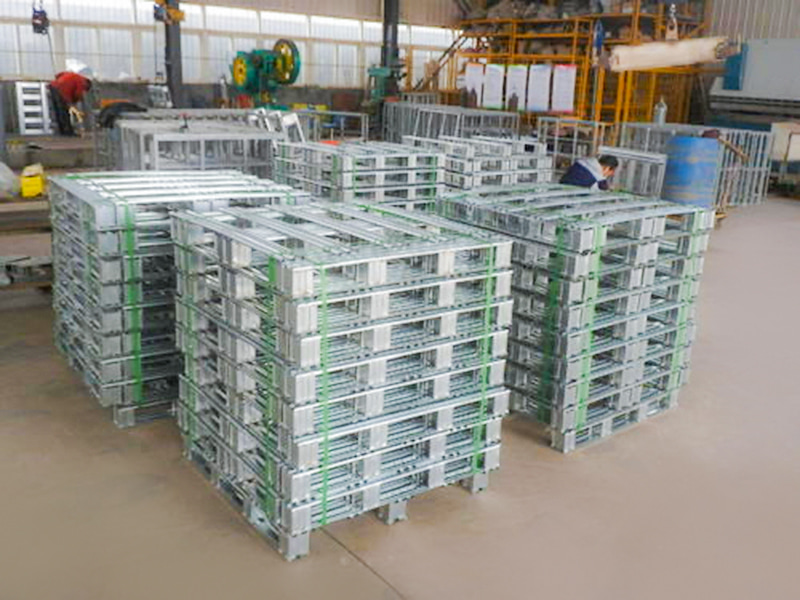

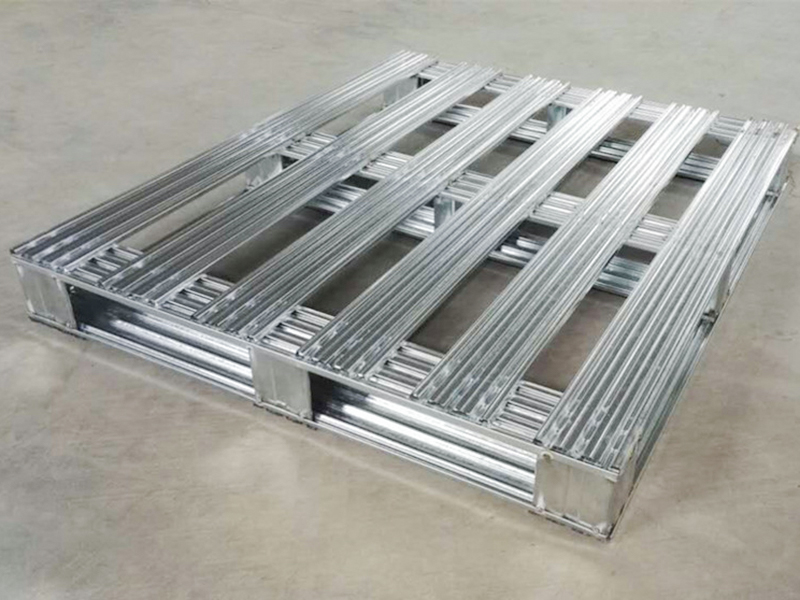

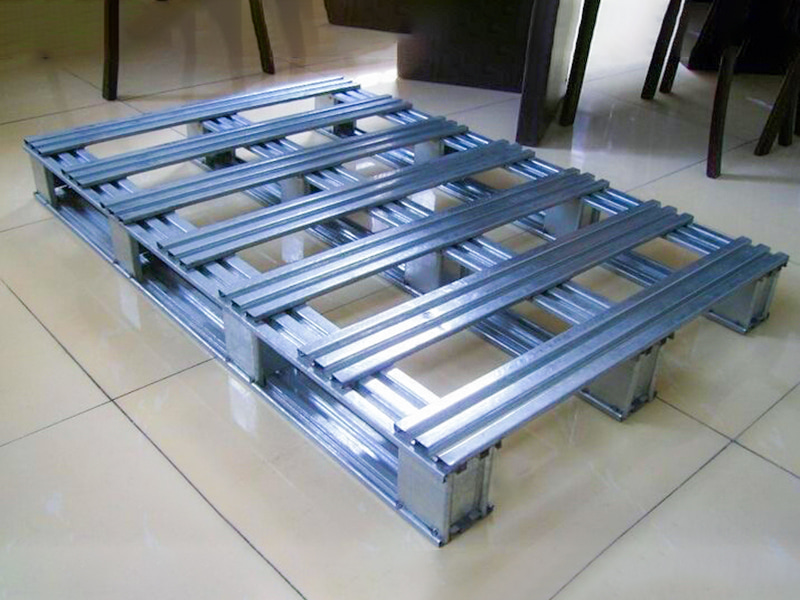

Mesin Pembentuk Roll Profil Pallet ialah peralatan penggulungan pintar yang digunakan khas untuk menghasilkan komponen teras palet semua keluli dalam sistem logistik dan pergudangan. Ia secara berterusan membengkokkan gegelung keluli berkekuatan tinggi (Q235/Q345, ketebalan 1.0-2.0mm) sejuk secara berterusan ke dalam profil piawai seperti tiang, rasuk dan tetulang panel melalui berbilang penggelek berkekuatan tinggi, mencapai kapasiti galas beban yang tinggi, hayat perkhidmatan yang panjang dan pemasangan pallet yang pantas secara modular.
Jiangyin Hailong Machinery Factory ialah Mesin Pembentuk Roll Profil Pallet Pembekal di China. Dengan lebih 1200 hubungan pelanggan, kami melayani pelbagai industri dengan peralatan pembentukan gulung tersuai, membekalkan Mesin Pembentuk Roll Profil Pallet untuk dijual.
Fungsi Teras dan Ciri Teknikal:
(1). Struktur galas beban yang sangat kuat
Pengukuhan panel: rusuk beralun berbentuk Ω (ketinggian 15-25mm), meningkatkan kekukuhan lenturan panel sebanyak 300%.
Kunci rasuk: reka bentuk alur dovetail mengunci sendiri, rintangan tarik keluar palam masuk ≥5kN (tiada kimpalan/bolt diperlukan).
(2). Proses anti-karat berkecekapan tinggi
Bahan asas: kepingan keluli tergalvani celup panas (lapisan zink ≥80μm)
Salutan epoksi penyemburan elektrostatik dalam talian (ketebalan ≥60μm), rintangan kakisan semburan garam ≥1000 jam.
(3). Pengeluaran fleksibel pintar
Sistem tukar roller pantas: menukar spesifikasi palet (1200×800/1200×1000mm) hanya mengambil masa 20 minit.
Penandaan pengekodan laser: ukiran automatik tahap beban (tahap A/B/C) dan kod QR kumpulan pengeluaran.
Komposisi Sistem Teras Peralatan:
Uncoiler hidraulik: beban galas pengembangan hidraulik 5 tan gegelung keluli, ketepatan pembetulan EPC ±0.3mm.

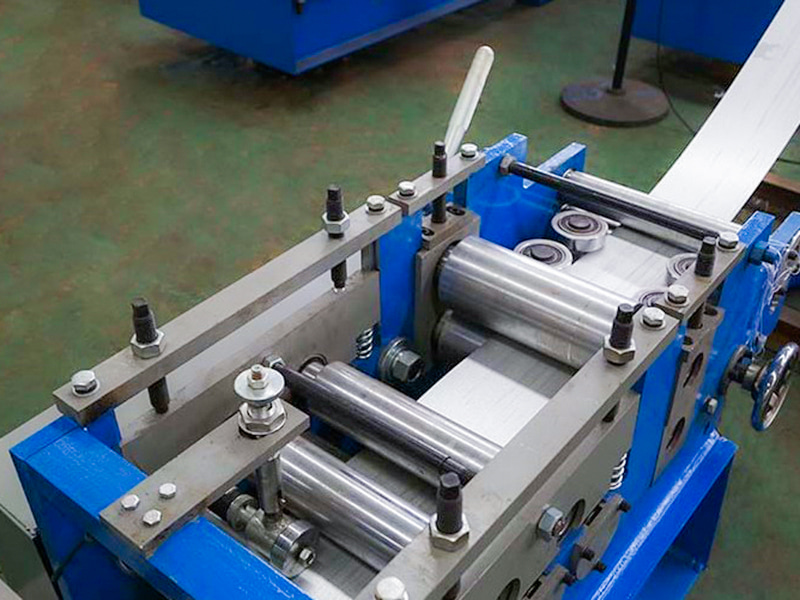

Mesin meratakan berkekuatan tinggi: 9 penggelek meluruskan plat setebal 2.0 mm untuk menghilangkan lenturan sabit (kelurusan ≤1mm/m).

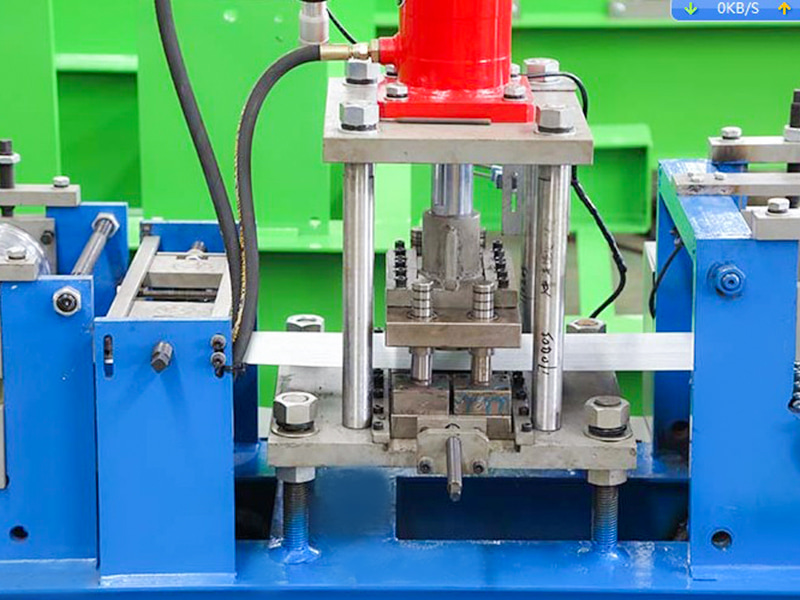

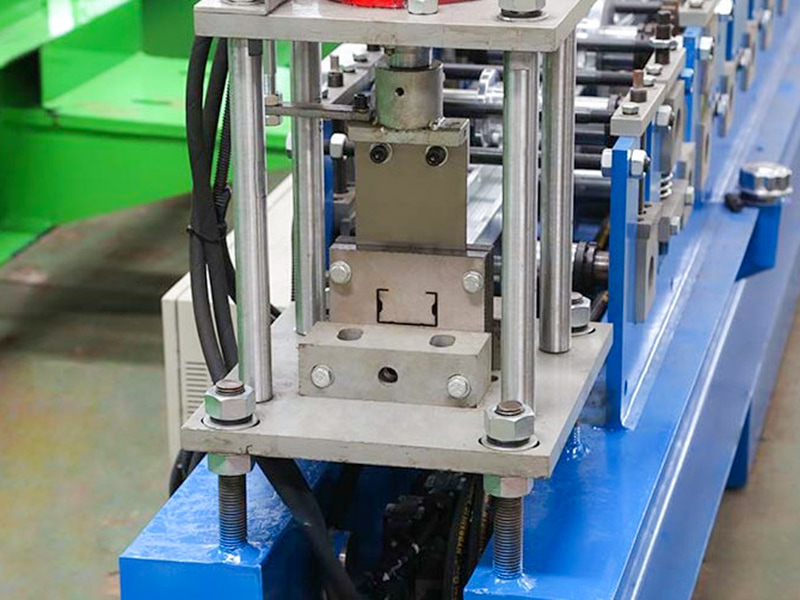

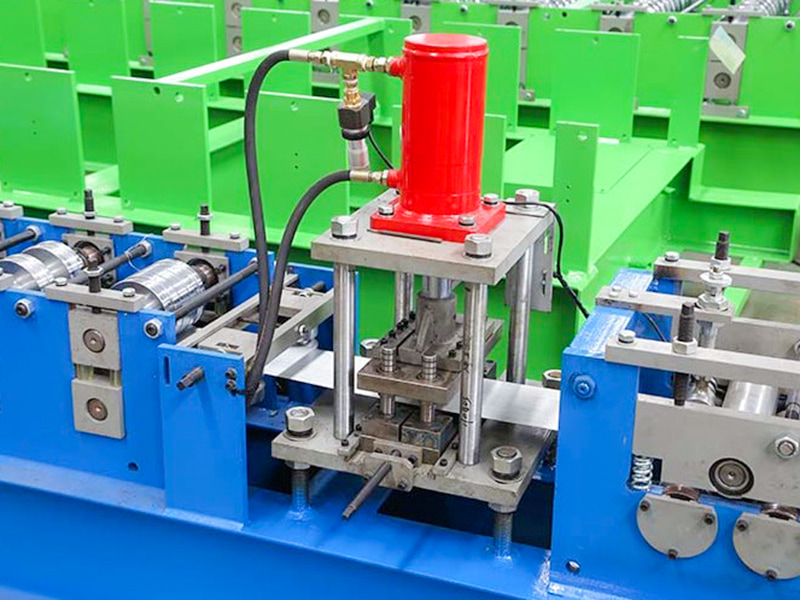

Unit Penebuk Ketepatan: Penebuk mati servo menyegerakkan tebukan:
• Lubang sambungan lajur (Φ12 ± 0.1mm)
• Lubang forklift (100×50 ± 0.2mm).

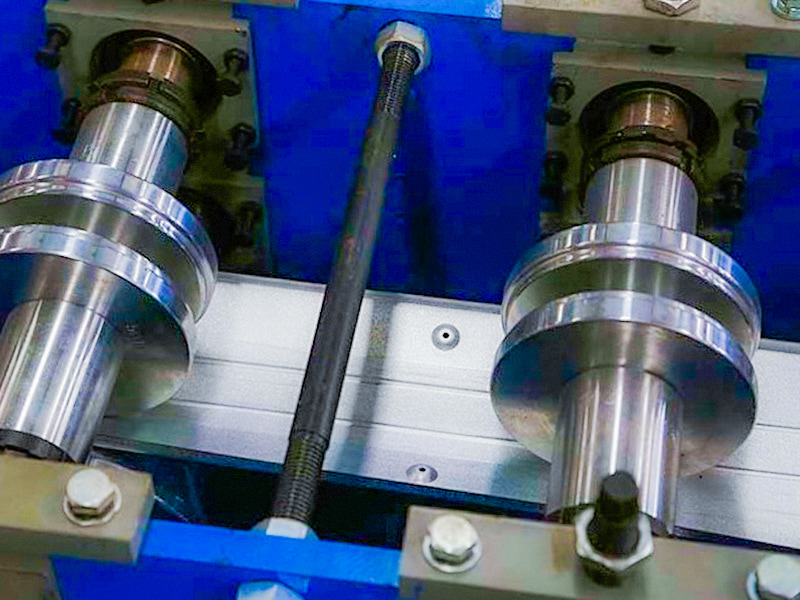

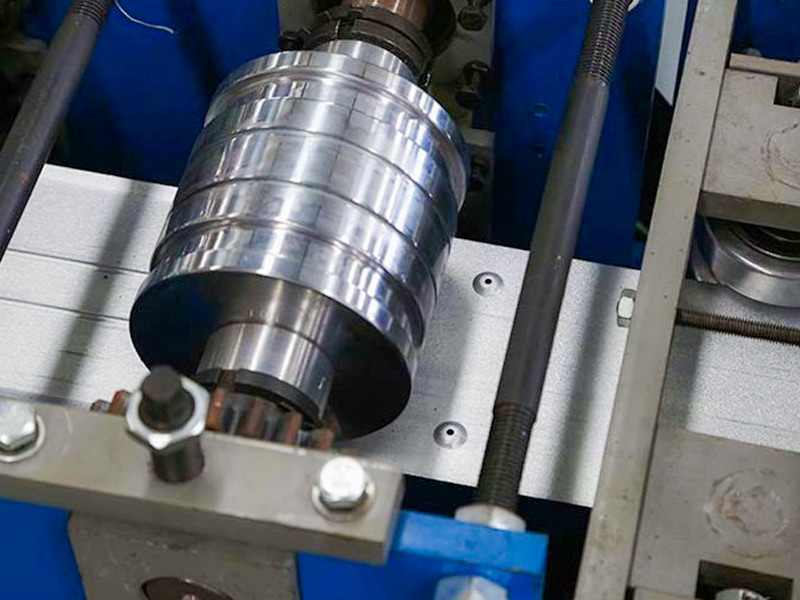

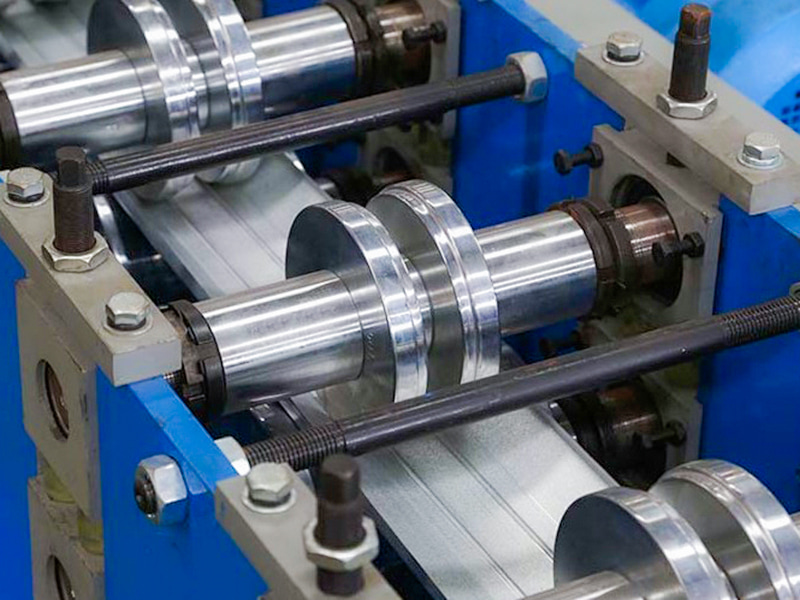

Mesin Pembentuk Bahagian Kompaun (Modul Teras): 18-22 set penggelek karbida (SKD11), melakukan penekanan langkah demi langkah
Penyemburan elektrostatik dalam talian: Kadar pemulihan serbuk ≥ 98%, suhu pengawetan salutan 200°C ± 5°C (tahap lekatan 0).
Servo potong-ke-panjang: Pemotongan gergaji terbang (kecondongan potong ≤ 0.5°), julat panjang 0.5-2.5m (toleransi ± 0.3mm).
Robot Pembuat Palet Pintar: Mengenal pasti jenis profil dan jenis dan tindanan (lajur/rasuk/panel di gudang berasingan.
Sistem Kawalan Berkembar Digital: Pemantauan masa nyata tekanan dan suhu penggelek, meramalkan kitaran penyelenggaraan, dan mengekalkan kadar masa henti ≤ 0.5%.
Nilai Aplikasi Industri:
Pengurangan Kos dan Peningkatan Kecekapan: Kapasiti pengeluaran satu talian mencapai 50-80 meter seminit, 15 kali lebih cepat daripada proses kimpalan, mengurangkan kos pembuatan sebanyak 40%.
Pengoptimuman Ruang: Reka bentuk Nestable (pallet kosong boleh disusun ≥ 5 lapisan), menjimatkan 60% dalam ruang simpanan.
| Parameter Teknikal | ||
| item | Parameter | Teguran |
| Pangkalan Mesin | Piawaian Kebangsaan No.40 I-Beam Steel | Keseluruhan Struktur Kimpalan |
| Bahan Penggelek | Keluli Cr12MoV | Pengerasan Vakum |
| Aci Utama | φ75，40Cr | Pengerasan dan Pembajaan |
| Membentuk Kumpulan | 20 | |
| Kuasa Motor Utama | 18.5KW, Siri K | |
| Kotak Gear Pemacu Utama | Rantai & Gear | |
| Mod Cut-Off | Potongan Hidraulik | Kuasa Motor Stesen Hidraulik Adalah 22 KW |
| Mod Menebuk | Peranti Menebuk | |
| Uncoiler | Muatkan 5-Tan, Dengan Platform Memuatkan | Kuasa Motor Stesen Hidraulik Adalah 2.2 KW |
| Sistem Kawalan | Siemens/Schneider PLC | |
| Sistem Hidraulik | Jenama BeiJin Huade | |
| Jumlah Panjang Barisan Pengeluaran | Sekitar 28 Meter | |
| Berat Peralatan | Sekitar 8-Tan | |
| Ketebalan Bahan Mentah | 1.0-2.0mm | Q235 Gegelung Bergalvani |
| Kelajuan Pengeluaran | 156~20m/min | |
