Mesin membentuk gulungan jubin PV ialah kemudahan pengeluaran berterusan yang sangat automatik yang direka untuk memproses terus gegelung aloi aluminium-magnesium-mangan ke dalam jubin bumbung dengan bentuk dan saiz tertentu. Ia menyepadukan barisan pengeluaran automatik yang komprehensif, menyepadukan coil uncoiling dan leveling, pembentukan gulungan sejuk berterusan, pemotongan panjang yang tepat, dan susun produk siap. Proses Teras: Pembentukan Gulung Prinsip: Ini adalah teknologi teras mesin. Ia menggunakan satu siri penggelek pembentuk kejuruteraan ketepatan untuk terus membengkokkan gegelung aloi aluminium-magnesium-mangan pada suhu bilik (atau berhampiran suhu bilik) melalui berbilang laluan, secara beransur-ansur membentuknya ke dalam bentuk jubin akhir yang diingini (seperti beralun, trapezoid atau tepi rata). Ciri-ciri: Berbanding dengan penggulungan panas atau pengecapan, pembentukan gulungan menawarkan kecekapan tinggi, kos rendah, penggunaan bahan yang tinggi dan kualiti permukaan yang sangat baik, menjadikannya sangat sesuai untuk pengeluaran berterusan produk panjang.
Jiangyin Hailong Machinery Factory ialah YX25-820 Mudah Memasang Mesin Pembentuk Gulung Jubin PV Pembekal di China. Dengan lebih 1200 hubungan pelanggan, kami melayani pelbagai industri dengan peralatan pembentukan gulung tersuai, membekalkan YX25-820 Mudah Memasang Mesin Pembentuk Gulung Jubin PV untuk dijual.
Kelebihan Utama:
Pengeluaran Cekap: Pembentukan gulungan berterusan menawarkan kelajuan dan output yang tinggi.
Kualiti Stabil: Kawalan automatik memastikan bentuk dan dimensi produk yang konsisten.
Melindungi Modul PV: Proses lenturan sejuk menghilangkan potensi kesan suhu tinggi pada prestasi modul PV; sarung aloi aluminium-magnesium-mangan menyediakan perlindungan fizikal yang kuat untuk modul.

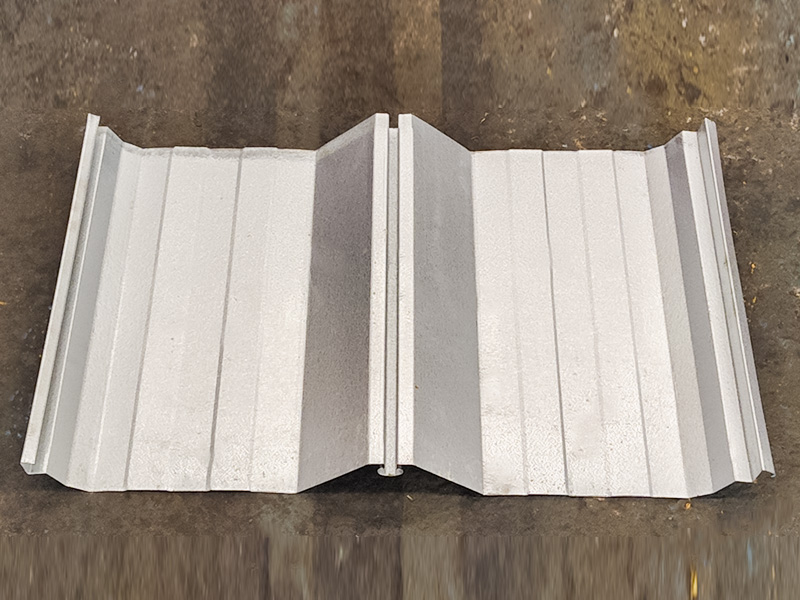

Estetika dan Kalis Air: Jubin yang terbentuk memberikan liputan bumbung yang sangat baik dan kalis air struktur.
Ringan: Bahan aloi aluminium menjadikan keseluruhan sistem jubin PV ringan dan mengurangkan keperluan struktur bumbung.

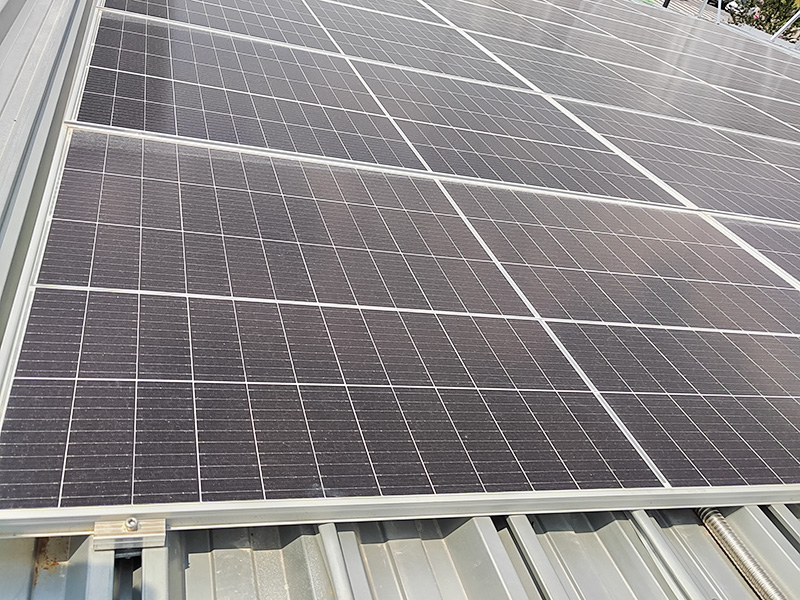

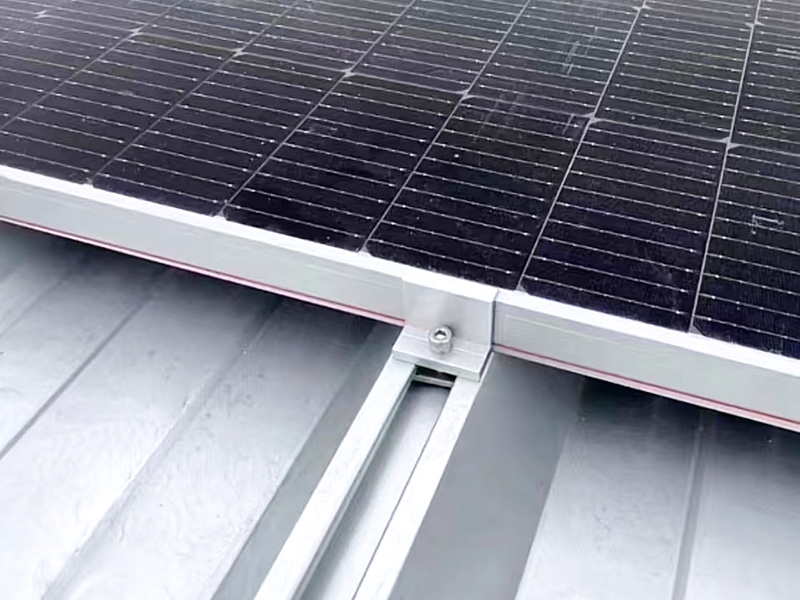

Pemasangan Mudah: Jubin siap boleh dipasang di tapak sama seperti jubin logam tradisional, dengan ketara memudahkan proses kompleks tradisional "memasang kurungan pada bumbung dan kemudian memasang panel PV," menjimatkan tenaga kerja dan masa.
Proses Pengeluaran:
Membongkar dan Meratakan: Gulungan aloi aluminium dibongkar dan diratakan untuk menghilangkan tegasan lencong dan memastikan bahan rata memasuki bahagian pembentukan.
Panduan Bahan: Bahan dimasukkan dengan lancar dan tepat ke dalam unit pembentuk.

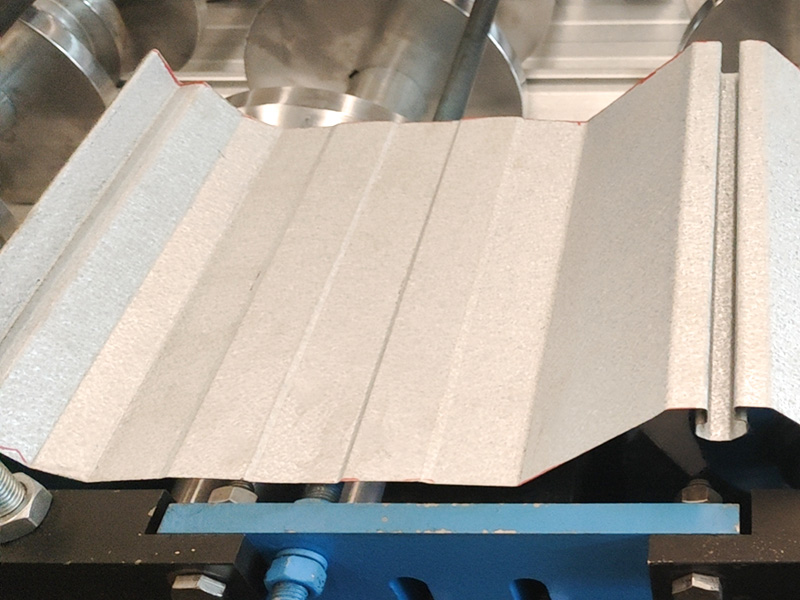

Pembentukan Gulungan Sejuk Berterusan: Bahan melepasi beberapa set penggelek pembentuk yang disusun dengan teliti. Setiap set penggelek menggunakan daya lentur tertentu pada bahan, secara beransur-ansur membentuknya ke profil jubin akhir. Ini adalah komponen teras peralatan.
Memotong/Sizing: Bahan jubin yang dibentuk secara berterusan dipotong dengan tepat mengikut panjang yang dikehendaki. Gunting hidraulik atau gunting servo biasanya digunakan.

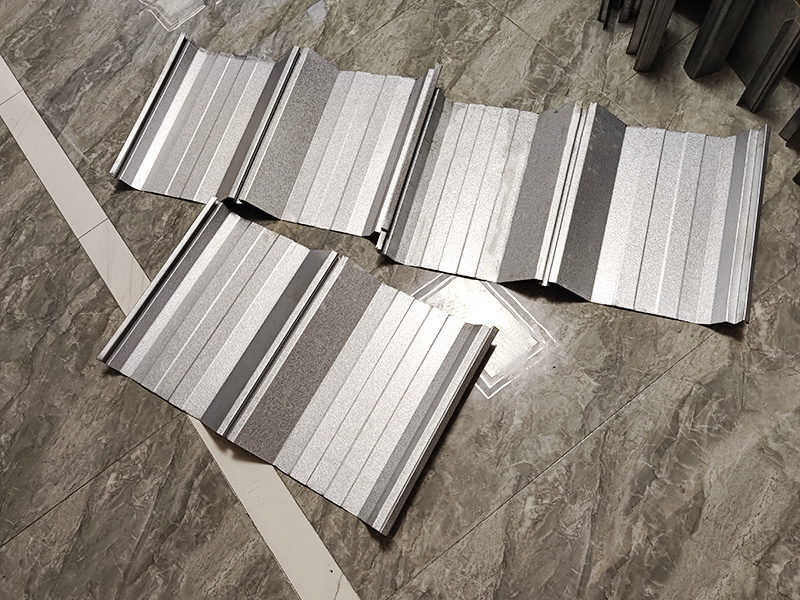

Menyusun/Mengumpul: Jubin PV siap dipotong secara automatik disusun dengan kemas untuk pembungkusan dan penghantaran.
| Parameter Teknikal | ||
| item | Parameter | Teguran |
| Pangkalan Mesin | Piawaian Kebangsaan No.36 I-Beam Steel | Keseluruhan Struktur Kimpalan |
| Bahan Penggelek | Keluli 45# Berkualiti Tinggi | Pemesinan Halus, Dipadamkan |
| Aci Utama | φ75，45# Keluli | Pemesinan Halus, Dipadamkan |
| Membentuk Kumpulan | 20 | |
| Kuasa Motor Utama | 11KW | |
| Kaedah Memandu | Pemacu Berantai | |
| Mod Cut-Off | Potongan Hidraulik | Kuasa Motor Stesen Hidraulik Adalah 4 KW |
| Potong Bilah | Cr12MoV | Dipadamkan, HRC58-62 |
| Uncoiler | Muatkan 5-Tan, Dengan Platform Memuatkan | Kuasa Motor Stesen Hidraulik Adalah 2.2 KW |
| Sistem Kawalan | Siemens/Schneider PLC | |
| Sistem Hidraulik | Jenama BeiJin Huade | |
| Jumlah Panjang Barisan Pengeluaran | Sekitar 20 Meter | |
| Berat Peralatan | Sekitar 11-Tan | |
| Ketebalan Bahan Mentah | 0.4-0.8mm | Q235 Gegelung Bergalvani |
| Kelajuan Pengeluaran | 15m-18/min | |
