Mesin Pembentuk Roll Rasuk Kotak ialah peralatan pengeluaran teras dalam industri pembuatan peralatan pergudangan dan logistik, yang direka khusus untuk pengeluaran rasuk galas beban yang cekap dan tepat untuk rak gudang. Melalui proses pembentukan gulungan yang berterusan, gegelung keluli berkekuatan tinggi dibentuk menjadi rasuk dengan bentuk keratan rentas tertentu, memenuhi keperluan kekuatan, ketegaran dan ketepatan dimensi yang ketat bagi sistem racking.
Jiangyin Hailong Machinery Factory ialah Mesin Pembentuk Gulung Kotak-Rasuk Pembekal di China. Dengan lebih 1200 hubungan pelanggan, kami melayani pelbagai industri dengan peralatan pembentukan gulung tersuai, membekalkan Mesin Pembentuk Gulung Kotak-Rasuk untuk dijual.
Fungsi Teras dan Nilai Industri:
Menggantikan Proses Tradisional: Mesin ini menggantikan proses pemotongan-kimpalan-tebuk yang tidak cekap, mencapai pengilangan "gegelung ke rasuk siap" bersepadu.
Meningkatkan Prestasi Produk: Pengerasan kerja sejuk meningkatkan kekuatan hasil bahan sebanyak 15%-20%, sambil mencapai ketepatan geometri keratan rentas ≤±0.2mm.
Mengurangkan Kos Keseluruhan: Penggunaan bahan melebihi 98%, dan kos buruh dikurangkan sebanyak 60%.
Komponen Utama dan Aliran Kerja Mesin:

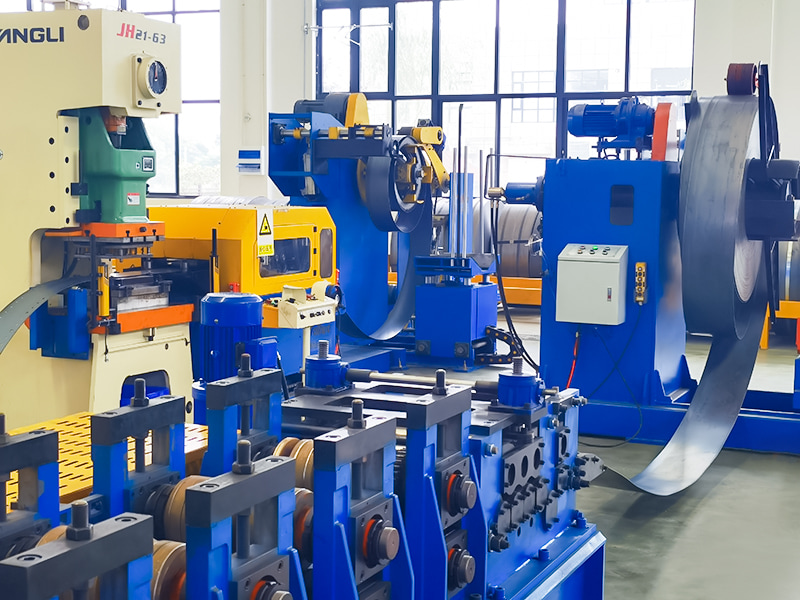

Membuka gegelung: Gegelung keluli diletakkan pada mesin buka gegelung, dibuka secara automatik dan diratakan.

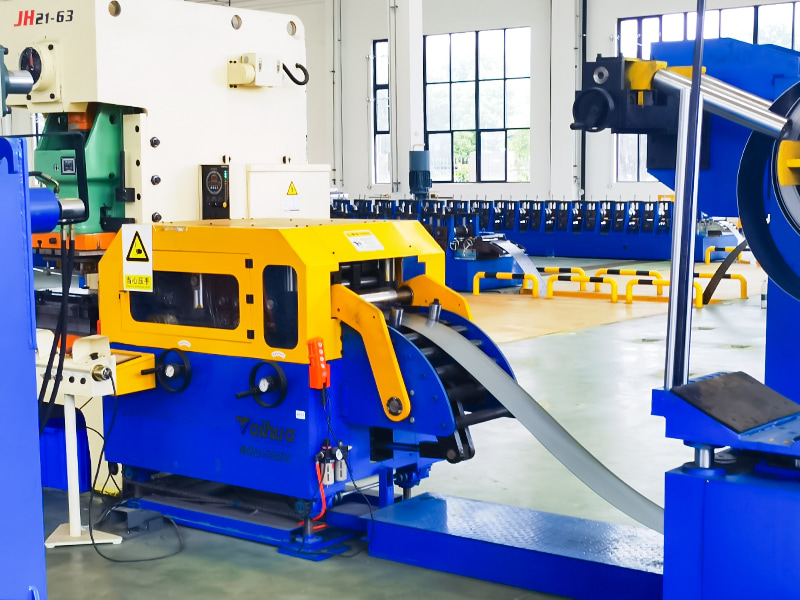

Pemberian Berpandu: Jalur dipandu ke dalam mesin pembentuk.

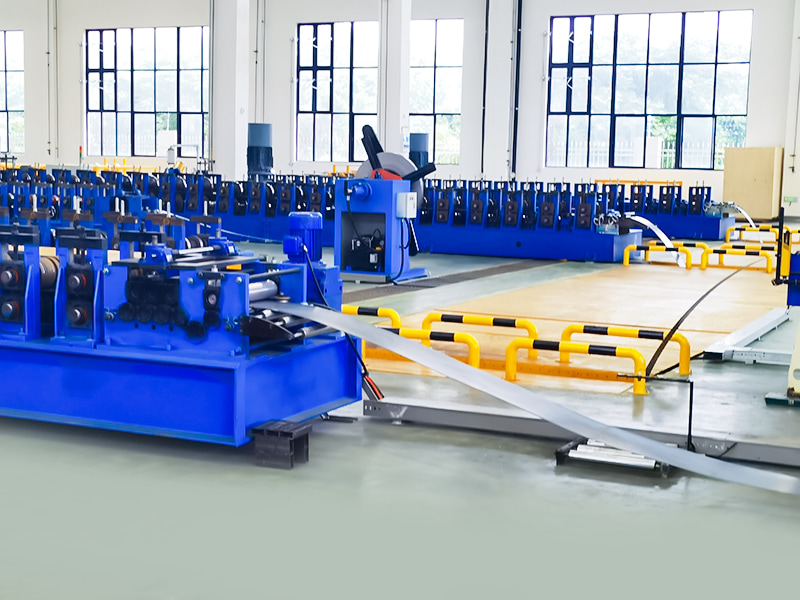

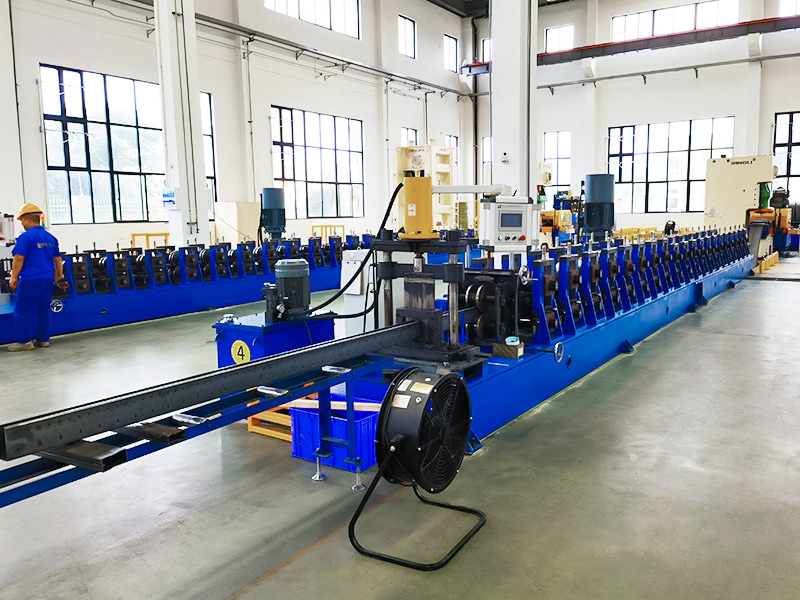

Pembentukan Gulung: Jalur melepasi beberapa set penggelek pembentuk (biasanya melebihi sepuluh hingga dua puluh pas). Setiap hantaran gulung menggunakan daya lentur yang tepat pada jalur, secara beransur-ansur mengubah bentuknya daripada kepingan rata kepada keratan rentas akhir berbentuk C.

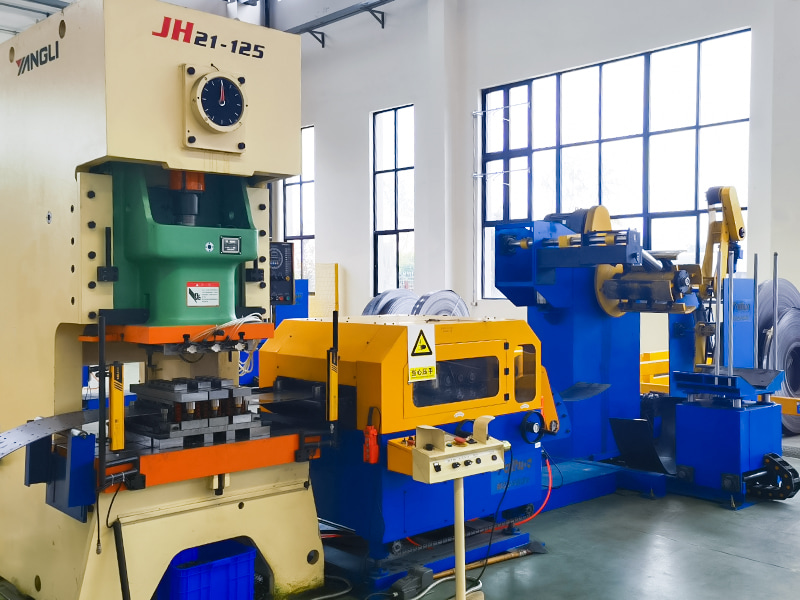

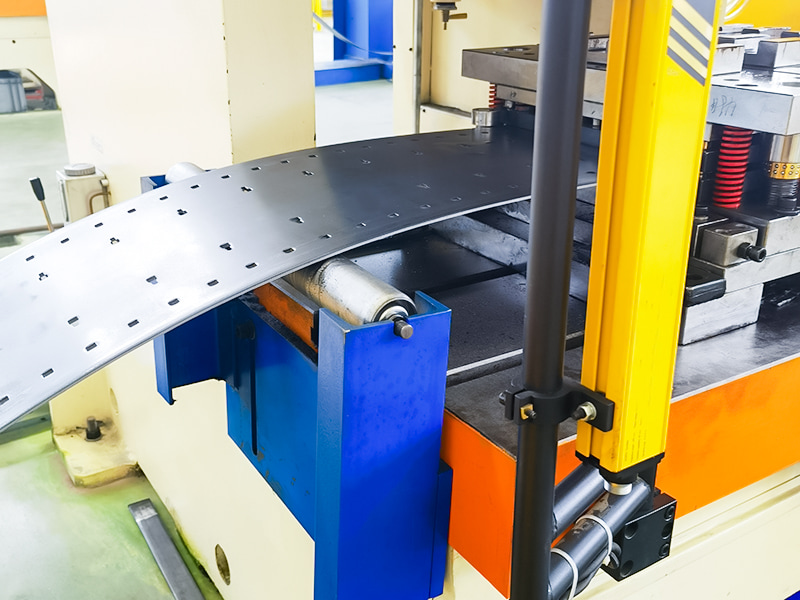

Penebuk Sebaris/Peningkatan (Pilihan): Sesetengah model menyepadukan unit penebuk semasa atau selepas proses pembentukan.
Kimpalan Automatik Rusuk Tetulang & Meluruskan Kemasan Ketegaran Tinggi: Kimpalan rintangan frekuensi tinggi dengan pemantauan penembusan menghilangkan tekanan dalaman.
Saiz dan Pemotongan: Rasuk berterusan yang terbentuk melalui alat pengukur (pengekod). Apabila ia mencapai panjang pratetap, peranti pemotong berkelajuan tinggi (biasanya gergaji terbang atau ricih tebukan hidraulik) diaktifkan, memotongnya serta-merta tanpa mengganggu operasi berterusan mesin membentuk.

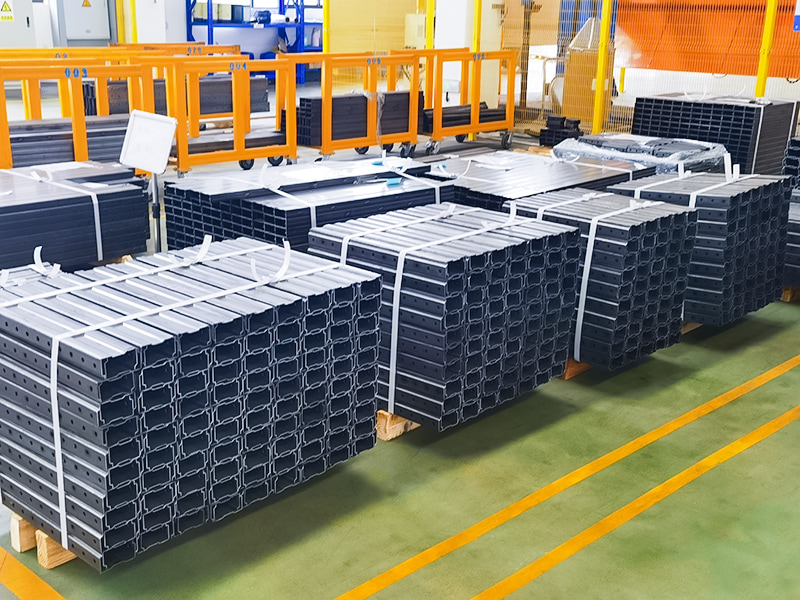

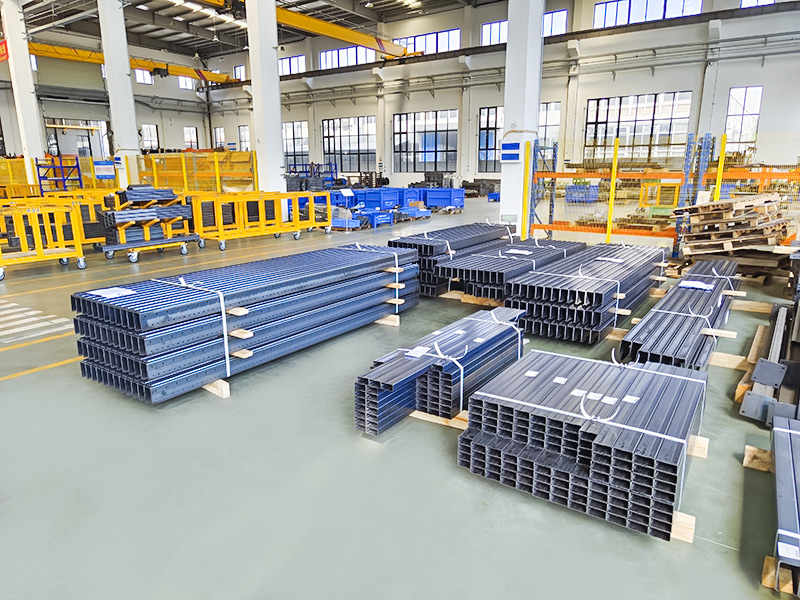

Menyahcas dan Menyusun: Rasuk individu yang dipotong dihantar keluar dari mesin dan secara automatik dikumpulkan, diselaraskan dan disusun ke dalam berkas oleh sistem susun.
Sistem Kawalan: PLC dan HMI (Antara Muka Mesin Manusia) mengawal keseluruhan proses, memantau status peralatan, menyimpan data pengeluaran dan menetapkan serta menukar parameter pengeluaran untuk saiz produk yang berbeza.
| Parameter Teknikal | ||
| item | Parameter | Teguran |
| Pangkalan Mesin | Piawaian Kebangsaan No.45 I-Beam Steel | Keseluruhan Struktur Kimpalan |
| Bahan Penggelek | Cr12MoV | Pengerasan Vakum |
| Aci Utama | φ90，40Cr | Pengerasan dan Pembajaan |
| Membentuk Kumpulan | 26-28 | |
| Kuasa Motor Utama | 25KW, Inv | |
| Kotak Gear Pemacu Utama | K107 (Kotak Gear Heliks K107) | |
| Kaedah Memandu | Pemacu Rantai Berganda 1.2 Inci | |
| Mod Cut-Off | Potongan Hidraulik | Kuasa Motor Stesen Hidraulik Adalah 11KW |
| Mod Menebuk | Penebuk Hidraulik | |
| Uncoiler | Muatkan 5-Tan, Dengan Platform Memuatkan | Kuasa Motor Stesen Hidraulik Adalah 2.2KW |
| Sistem Kawalan | Siemens/Schneider PLC | |
| Sistem Hidraulik | Jenama BeiJin Huade | |
| Jumlah Panjang Barisan Pengeluaran | Sekitar 25 Meter | |
| Berat Peralatan | Sekitar 12-Tan | |
| Ketebalan Bahan Mentah | 1.2-1.5mm | Q235 Gegelung Bergalvani |
| Kelajuan Pengeluaran | 10~15m/min | |
