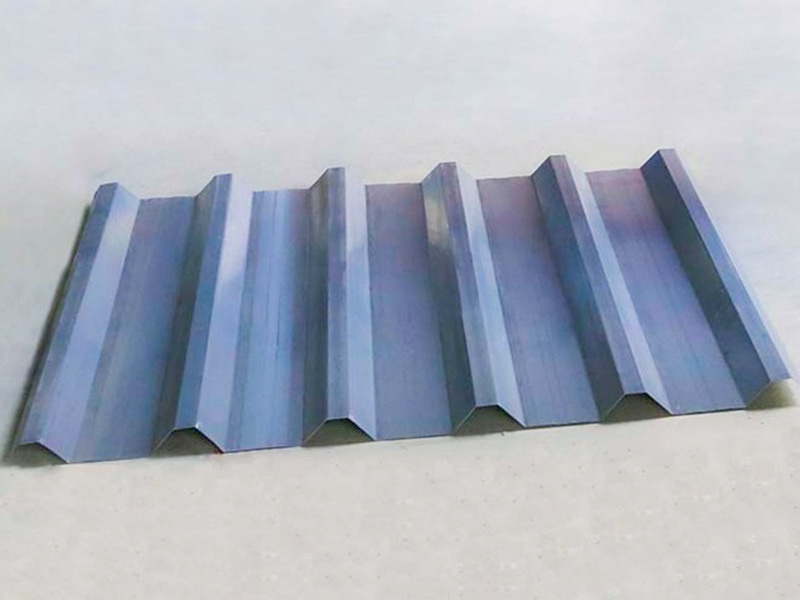

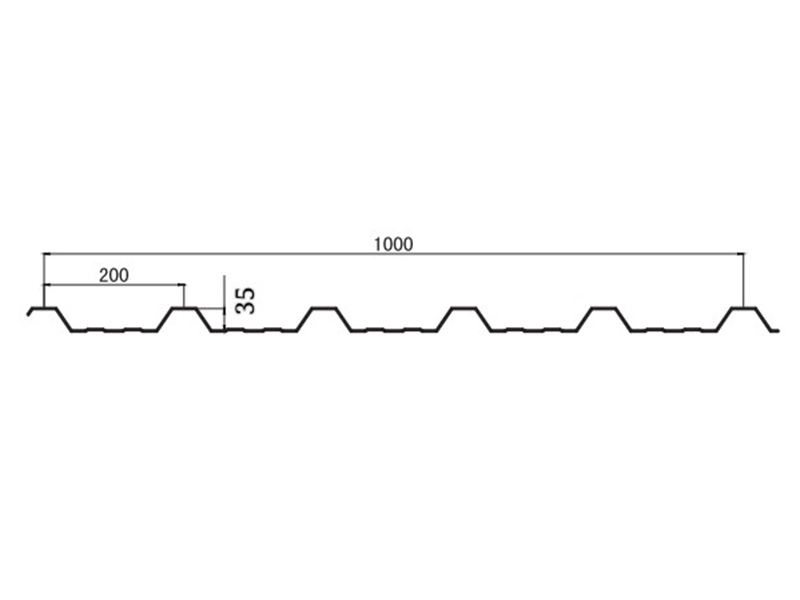

Mesin membentuk gulungan lembaran bumbung berkelajuan tinggi adalah mesin pemprosesan logam kepingan automatik sepenuhnya yang direka khusus untuk industri pembinaan. Fungsi terasnya ialah untuk terus dan berkelajuan tinggi membentuk gegelung logam (seperti keluli bersalut warna, keluli tergalvani, dan keluli aluminium-magnesium-mangan) ke dalam panel bumbung dengan bentuk keratan rentas tertentu (seperti beralun, trapezoid dan jahitan berdiri). Dicirikan oleh kelajuan tinggi (biasanya ≥30 m/min), ia menampilkan kecekapan tinggi, ketepatan tinggi dan kehilangan rendah, menjadikannya peralatan pengeluaran utama untuk pembinaan bumbung struktur keluli besar, seperti kilang, lapangan terbang dan stadium.
Jiangyin Hailong Machinery Factory ialah Mesin Pembentuk Gulung Lembaran Bumbung Berkelajuan Tinggi Pembekal di China. Dengan lebih 1200 hubungan pelanggan, kami melayani pelbagai industri dengan peralatan pembentukan gulung tersuai, membekalkan Mesin Pembentuk Gulung Lembaran Bumbung Berkelajuan Tinggi untuk dijual.
Fungsi Teras dan Ciri Teknikal:
1. Pembentukan Berterusan Berkelajuan Tinggi
Kelajuan Operasi: 30-150 m/min (3-5 kali ganda daripada mesin membentuk gulungan konvensional)
Pemacu: Motor servo dengan kawalan segerak (setiap gulungan digerakkan secara bebas)
Kelebihan: 5,000-15,000 m2 panel bumbung boleh dihasilkan dalam masa 8 jam, memenuhi keperluan pembinaan pesat projek berskala besar.
2. Kawalan Keratan Rentas Ketepatan Tinggi
Ketepatan Pembentukan: ±0.5mm/meter (Memastikan Sambungan Bumbung Ketat)
Teknologi Utama:
Pengisaran Penggelek CNC (Ketepatan ±0.01mm)
Sistem Maklum Balas Gelung Tertutup Pengukuran Ketebalan Laser Dalam Talian (Pampasan Masa Nyata untuk Turun Naik Ketebalan Plat)
Kedudukan Sisi Hidraulik Dinamik (Menghalang sisihan)
3. Automasi Pintar
Sistem Tukar Mati Automatik (Pilihan): Bertukar antara jenis plat yang berbeza (cth., 760 → 820) dalam masa 15 minit.
Pemantauan Jauh IoT: Pengumpulan data masa nyata (kelajuan, kadar kegagalan, output) dan sokongan pengurusan mudah alih.
Sistem Pelinciran Automatik: Sembur pelincir pada penggelek dengan tepat untuk mengurangkan haus.
Struktur Teras:
Unit Meratakan Uncoil: Pelurus 17-roller uncoiler hidraulik (menghilangkan tegasan gegelung, memastikan ralat kerataan ≤1mm/m² pada bahagian kepala dan ekor helaian)
Penyalur Servo: Pengekod penggelek picit, ketepatan suapan ±0.3mm (memastikan peletakan potongan tepat pada setiap bahagian)

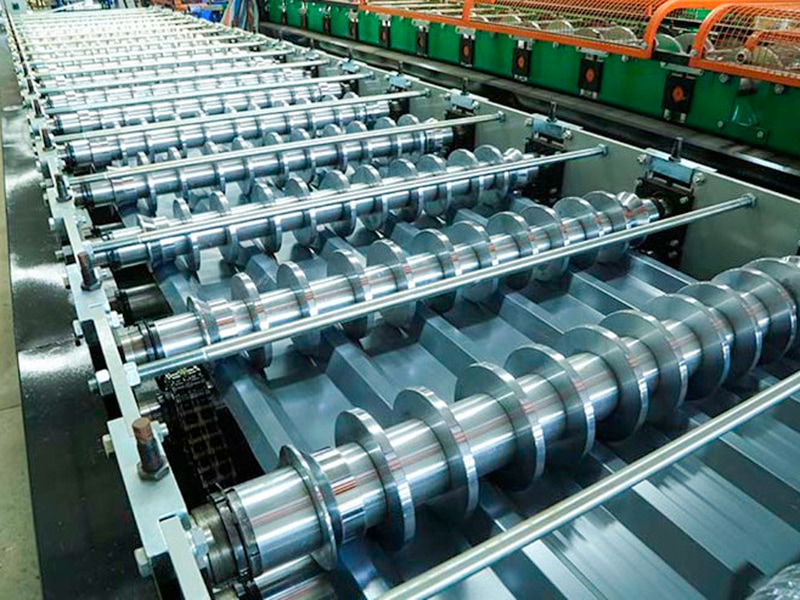

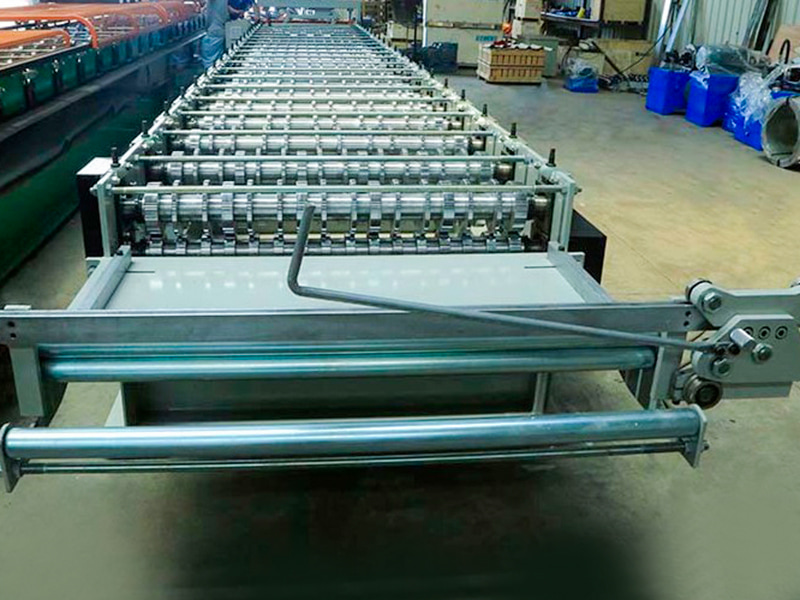

Mesin Pembentuk (Unit Teras): 20-30 set penggelek disusun dalam corak berperingkat, dibahagikan kepada bahagian pembentukan, kemasan dan saiz kasar
Sistem Pemotongan Hidraulik: Ricih terbang/ricih pneumatik (tanpa henti semasa pemotongan, burr ≤0.1mm)

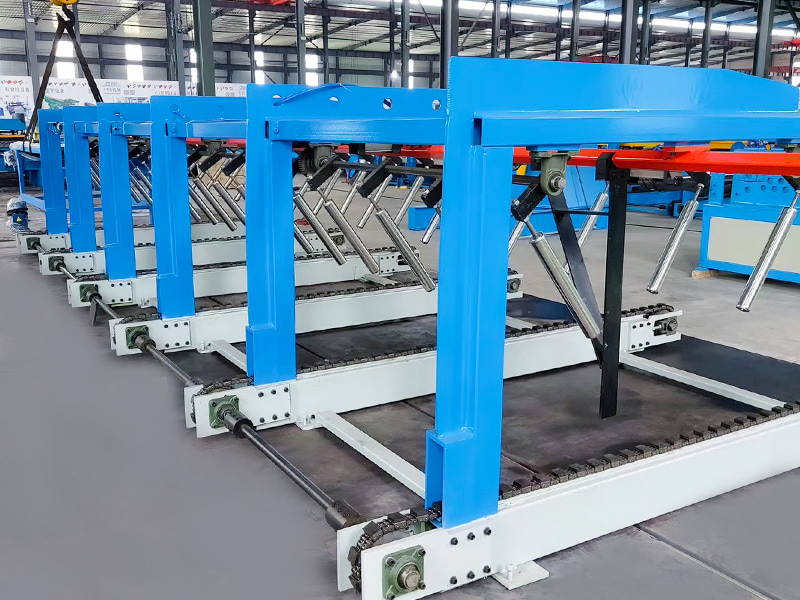

Sokongan Penyahcasan: Membentuk penghantar frekuensi berubah kurungan (mencegah calar dan pengumpulan helaian siap)
Kabinet Kawalan: Industri PC PLC (siri Siemens 1500), menyokong akses kepada pangkalan data bahan lembaran
| Parameter Teknikal | ||
| item | Parameter | Teguran |
| Pangkalan Mesin | Piawaian Kebangsaan No.36 I-Beam Steel | Keseluruhan Struktur Kimpalan |

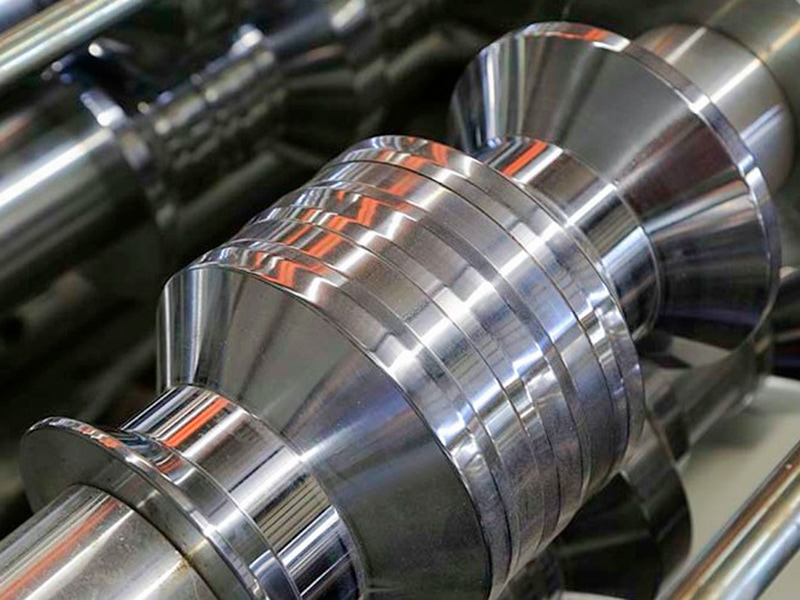

| Bahan Penggelek | Cr12MoV | Pengerasan Vakum |
| Aci Utama | φ80，45# Keluli | Pengerasan dan Pembajaan |
| Membentuk Kumpulan | 20 | |
| Kuasa Motor Utama | 11KW | |
| Kaedah Memandu | Pemacu Berantai | |
| Mod Cut-Off | Potongan Hidraulik | Kuasa Motor Stesen Hidraulik Adalah 5.5KW |
| Potong Bilah | Cr12MoV | Dipadamkan, HRC58-62 |
| Uncoiler | Muatkan 10 Tan, Dengan Platform Memuatkan | Kuasa Motor Stesen Hidraulik Adalah 5.5KW |
| Sistem Kawalan | Siemens/Schneider PLC | |
| Sistem Hidraulik | Jenama BeiJin Huade | |
| Jumlah Panjang Barisan Pengeluaran | Sekitar 20 Meter | |
| Berat Peralatan | Sekitar 8-Tan | |
| Ketebalan Bahan Mentah | 0.3-0.8mm | Q235 Gegelung Bergalvani |
| Kelajuan Pengeluaran | Lebih 25m/min | |
