Mesin pembentuk roll purlin 80-300 jenis C/U ialah mesin automatik yang direka khusus untuk pengeluaran berterusan purlin berbentuk C dan U untuk struktur bangunan. Ia menggunakan teknologi membentuk gulungan sejuk untuk membengkokkan gegelung logam secara berterusan dan tepat pada suhu bilik, akhirnya menghasilkan purlin keluli berbentuk C dan U yang diperlukan untuk struktur bangunan. Ia merupakan peralatan penting untuk pengeluaran komponen struktur utama yang cekap dan menjimatkan dalam struktur keluli moden.
Jiangyin Hailong Machinery Factory ialah 80-300 Jenis Mesin Pembentuk Gulung Purlin CU Automatik Sepenuhnya Pembekal di China. Dengan lebih 1200 hubungan pelanggan, kami melayani pelbagai industri dengan peralatan pembentukan gulung tersuai, membekalkan 80-300 Jenis Mesin Pembentuk Gulung Purlin CU Automatik Sepenuhnya untuk dijual.
Komponen Teras (Barisan Pengeluaran):
Uncoiler: Menyokong dan membuka gegelung logam.
Meratakan: Menghilangkan tegasan dalaman, tepi beralun dan kecacatan lain yang dijana semasa proses melingkar, memastikan jalur rata memasuki mesin membentuk gulungan.
Panduan/Pengumpan: Memasukkan jalur rata dengan tepat ke dalam mesin membentuk gulungan.

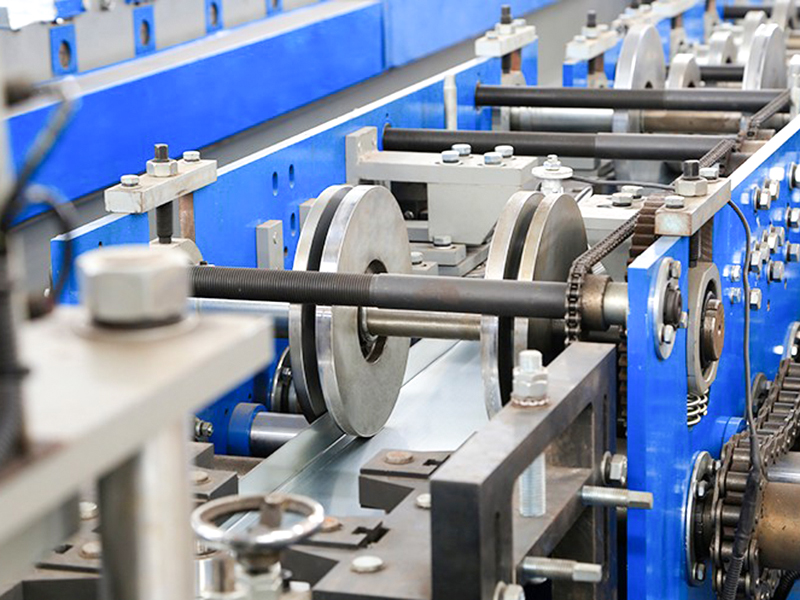

Mesin membentuk gulungan: Komponen paling kritikal. Ia terdiri daripada beberapa set (biasanya berpuluh-puluh) penggelek pembentuk gulung yang disusun mengikut urutan. Setiap set gulung menggunakan tindakan lenturan tertentu pada jalur, mengubah bentuknya secara beransur-ansur untuk membentuk keratan rentas berbentuk C atau U yang tepat.

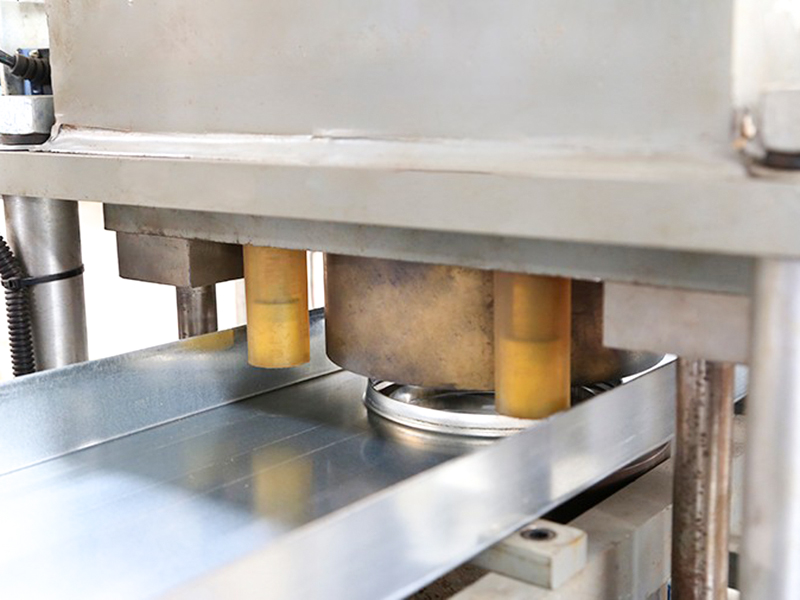

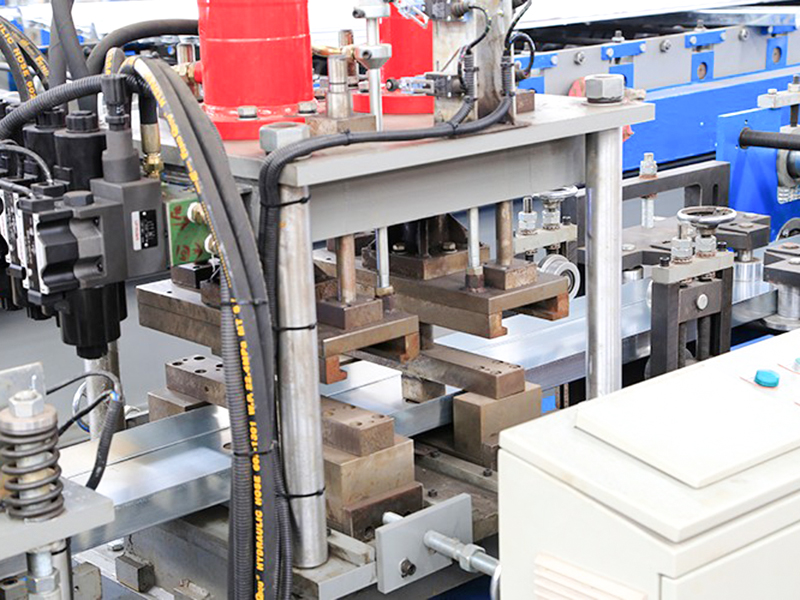

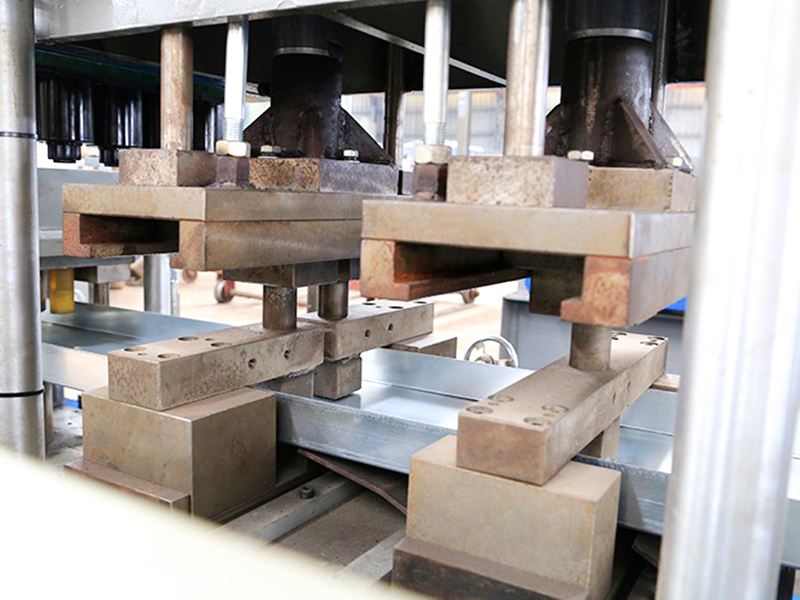

Peranti Penebuk/Camfering (Pilihan): Menebuk menyambung lubang atau memotong sudut dalam purlin semasa atau selepas membentuk.

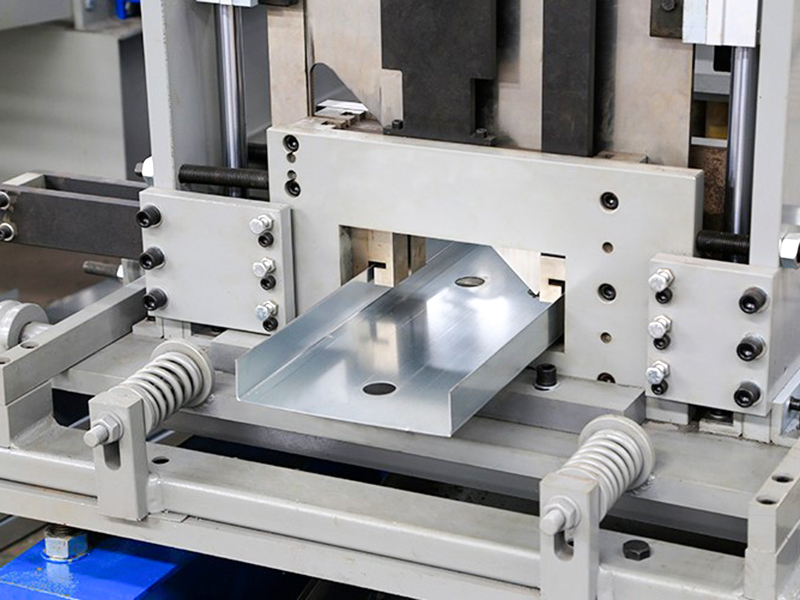

Peranti potong: Memotong dengan tepat purlin berbentuk C/U yang terbentuk secara berterusan kepada panjang yang telah ditetapkan. Kaedah biasa termasuk gergaji terbang hidraulik (memotong semasa bahan bergerak) atau tebukan hidraulik/pneumatik.
Rak/Pengumpul Outfeed: Menerima dan menyusun purlin yang telah dipotong dengan kemas.
Kelebihan Teras:
Kecekapan Tinggi: Pengeluaran berterusan, kelajuan tinggi, dan keluaran tinggi.
Ketepatan Tinggi: Pembentuk penggelek memastikan saiz dan bentuk produk yang sangat konsisten.
Penggunaan Bahan yang Tinggi: Secara langsung menggunakan gegelung, menghapuskan hampir tiada sekerap.
Penggunaan Tenaga Rendah: Diproses pada suhu bilik, penggunaan tenaga jauh lebih rendah daripada rolling panas.
Tahap Automasi Tinggi: Seluruh barisan pengeluaran boleh diautomatikkan sepenuhnya, mengurangkan kos buruh.
Fleksibiliti: Dengan menggantikan set penggelek pembentuk yang berbeza, mesin yang sama boleh menghasilkan purlin berbentuk C atau U dengan saiz yang berbeza-beza (pentauliahan semula diperlukan).
Kos-Efektif: Kelebihan dalam kecekapan keseluruhan, penggunaan bahan, dan penggunaan tenaga menyebabkan kos pengeluaran unit yang rendah.
Aplikasi:
Terutamanya digunakan dalam industri pembinaan struktur keluli:
Loji industri (gudang, bengkel)
Bangunan komersial (pasar raya, bilik pameran)
Pusat logistik
Bangunan pertanian (rumah hijau, ladang)
Rumah pasang siap
| Parameter Teknikal | ||
| item | Parameter | Teguran |
| Pangkalan Mesin | Piawaian Kebangsaan No.40 I-Beam Steel | Keseluruhan Struktur Kimpalan |
| Bahan Penggelek | Cr12Mo1V1 | Pengerasan Vakum |
| Aci Utama | φ90，40Cr | Pengerasan dan Pembajaan |
| Membentuk Kumpulan | 20 | |
| Kuasa Motor Utama | 25KW, Inv | |
| Kotak Gear Pemacu Utama | K107 (Kotak Gear Heliks K107) | |
| Kaedah Memandu | Pemacu Rantai Berganda 1.2 Inci | |
| Mod Cut-Off | Potongan Hidraulik | Kuasa Motor Stesen Hidraulik Adalah 11KW |
| Mod Menebuk | Penebuk Hidraulik | |
| Uncoiler | Muatkan 5-Tan, Dengan Platform Memuatkan | Kuasa Motor Stesen Hidraulik Adalah 2.2KW |
| Sistem Kawalan | Siemens/Schneider PLC | |
| Sistem Hidraulik | Jenama BeiJin Huade | |
| Jumlah Panjang Barisan Pengeluaran | Sekitar 25 Meter | |
| Berat Peralatan | Sekitar 12-Tan | |
| Ketebalan Bahan Mentah | 3.0mm | Q235 Gegelung Bergalvani |
| Lebar Bahan Mentah | 175mm~480mm | |
| Kelajuan Pengeluaran | 25~30m/min | |
