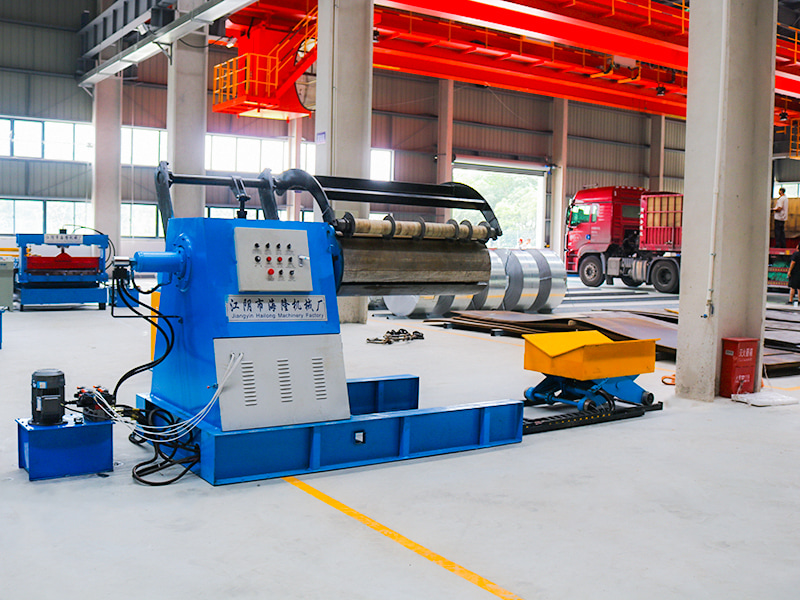

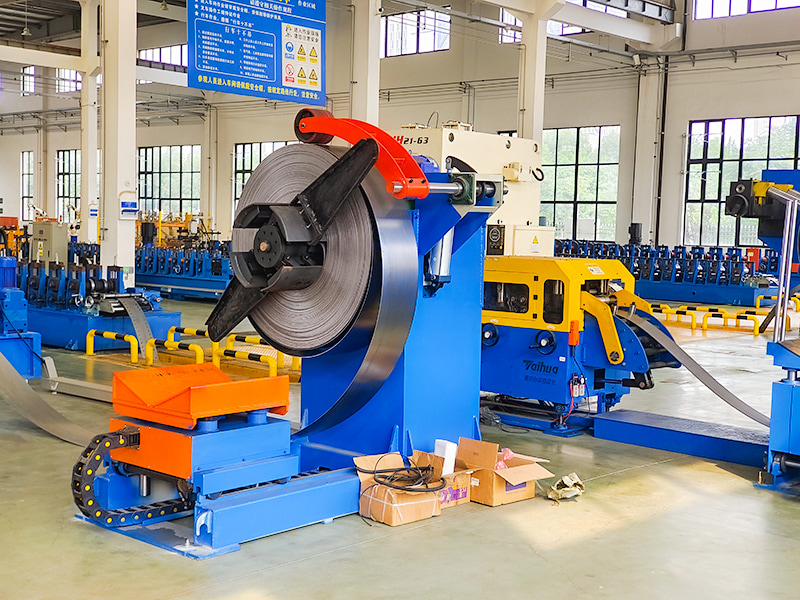

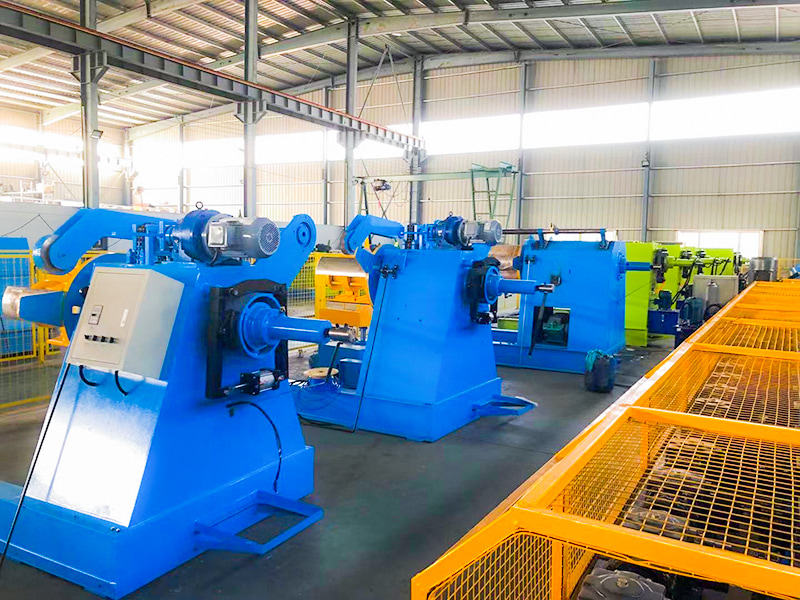

Uncoiler Hidraulik Gegelung Keluli ialah peralatan utama yang digunakan dalam talian pemprosesan logam kepingan (seperti garisan membentuk gulungan, garisan belahan, garisan potong-ke-panjang, dan garisan pengecap) untuk menyokong, melepaskan dan mengawal gegelung logam (keluli, aluminium, tembaga, dll.). Ciri terasnya ialah penggunaan sistem hidraulik sebagai kaedah kuasa dan kawalan utama.
Jiangyin Hailong Machinery Factory ialah Pembuka Gegelung Keluli Hidraulik Pembekal di China. Dengan lebih 1200 hubungan pelanggan, kami melayani pelbagai industri dengan peralatan pembentukan gulung tersuai, membekalkan Pembuka Gegelung Keluli Hidraulik untuk dijual.
Komponen Utama:
Bingkai/Tapak: Menyokong keseluruhan unit.

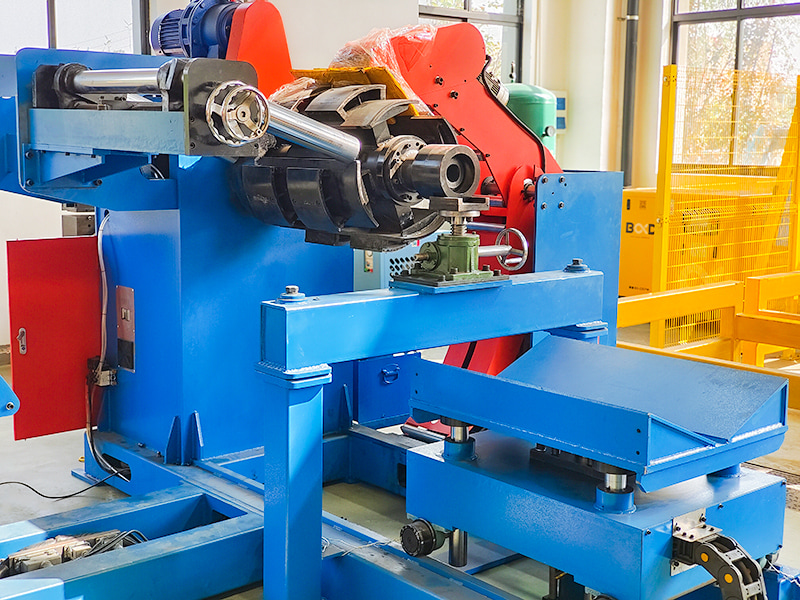

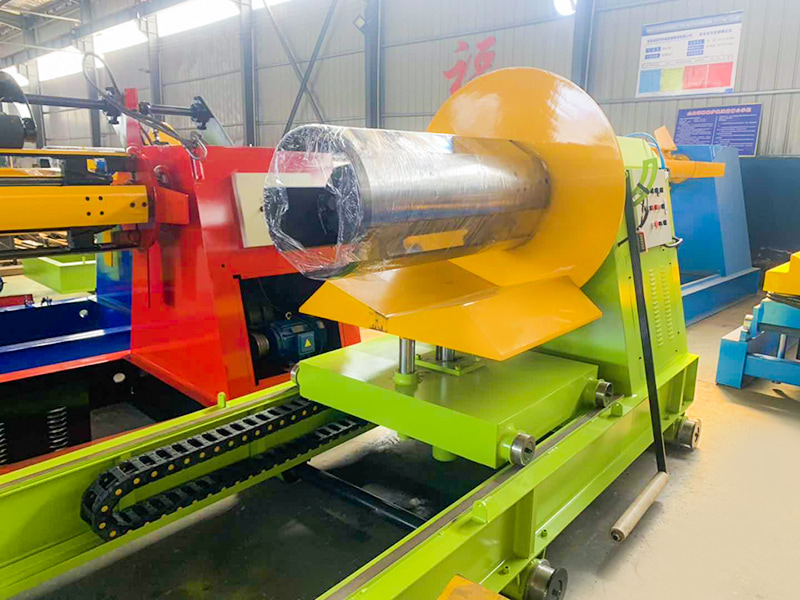

Kekili Pengembangan dan Penguncupan Hidraulik: Komponen teras, yang mengandungi silinder hidraulik dan mekanisme pengembangan dan penguncupan (plat sektor, lengan piramid, dsb.).
Spindle dan Bearing: Menyokong putaran gegelung.
Lengan Penekan (Penggelek Penekan): Didorong oleh silinder hidraulik, lengan penekan menekan ke bawah pada gelang luar gegelung.
Membawa Lengan/Membawa Kereta: Menyediakan sokongan tambahan untuk gegelung.
Sistem Brek: Biasanya, brek cakera hidraulik atau motor hidraulik menjana ketegangan yang tidak bergelung.
Sistem Pemacu: Spindle mungkin digerakkan oleh motor dan pengurang, atau oleh motor hidraulik.
Stesen Hidraulik: Termasuk pam hidraulik, motor, tangki minyak, blok injap kawalan (injap arah, injap berkadar/injap servo, injap tekanan, injap aliran, dll.), penyejuk, penapis, dsb.
Sistem Kawalan Elektrik: PLC, skrin sentuh (HMI), penderia (suis kedekatan, pengekod, dll.), dsb., digunakan untuk menerima arahan, memantau status dan mengawal operasi sistem hidraulik dengan tepat.
Peranti Bantu: Seperti Peranti Pemusatan Gegelung (CPC) dan panduan tepi.
Gambaran Keseluruhan Aliran Kerja:
Pemuatan Gegelung: Kren atau troli mengangkat gegelung pada lengan/troli sokongan uncoiler. Lengan sokongan dinaikkan atau troli bergerak untuk menjajarkan gegelung secara kasar dengan bahagian tengah gelendong.
Penyisipan dan Penegangan Kekili: Kekili (dalam keadaan diameternya yang dikurangkan) dimasukkan ke dalam lubang dalam gegelung. Sistem hidraulik memacu kekili untuk mengembang, menyokong kuat dinding dalam gegelung.
Penarikan Lengan Kekili/Troli: Peranti sokongan merendahkan atau bergerak.
Lengan Penekan Ke Bawah: Silinder hidraulik memacu lengan penekan (penggelek penekan) ke bawah, menekan lapisan paling luar gegelung.
Benang dan Pembentukan Ketegangan: Pengendali atau sistem automatik menarik kepala jalur melalui peralatan berikutnya (seperti pelurus). Sistem brek diaktifkan untuk mewujudkan ketegangan pelepasan yang diperlukan.
Operasi membuka gegelung: Barisan pengeluaran bermula, dan gelendong (didorong oleh motor elektrik atau hidraulik) memutarkan gelendong dan gegelung untuk berehat. Lengan penekan secara beransur-ansur dinaikkan apabila diameter gegelung berkurangan, manakala sistem brek secara berterusan memberikan ketegangan yang stabil.
Menyahcas: Apabila gegelung habis, lengan penekan terangkat, gelendong dimampatkan secara hidraulik, dan lengan/troli sokongan gegelung bergerak ke kedudukan sokongan untuk mengeluarkan teras gegelung kosong, bersedia untuk kitaran seterusnya.
| taip | MTC-700 | MTC-800 | MTC-1000 | MTC-1300 | MTC-1600 |
| Lebar Bahan (mm) | 700 | 800 | 1000 | 1300 | 1600 |
| Ketebalan Bahan (mm) | 3 | ||||
| Dia Dalam. (mm) | φ450 ～ 530 | ||||
| Dia luar. (mm) | φ1200 | φ1200 | φ1200 | φ1200 | φ1200 |
| Berat (Kg) | 2500 ～ 20000 | 3000 ～ 20000 | 3000 ～ 20000 | 3000 ～ 20000 | 3000 ～ 20000 |
| Kelajuan (m/min) | 15 | ||||
| Mengembangkan | Pengembangan hidraulik | ||||
| Berat Mesin (Kg) | 2000 | 2100 | 2300 | 2500 | 3000 |
| Sie Mesin (mm) | 1.7×1.3×1.4 | 1.8×1.4×1.4 | 2.0×1.5×1.6 | 2.5×1.8×1.8 | 3.0×2.0×2.0 |
| kuasa | AC 3Ph 380V (boleh menyesuaikan) | ||||
